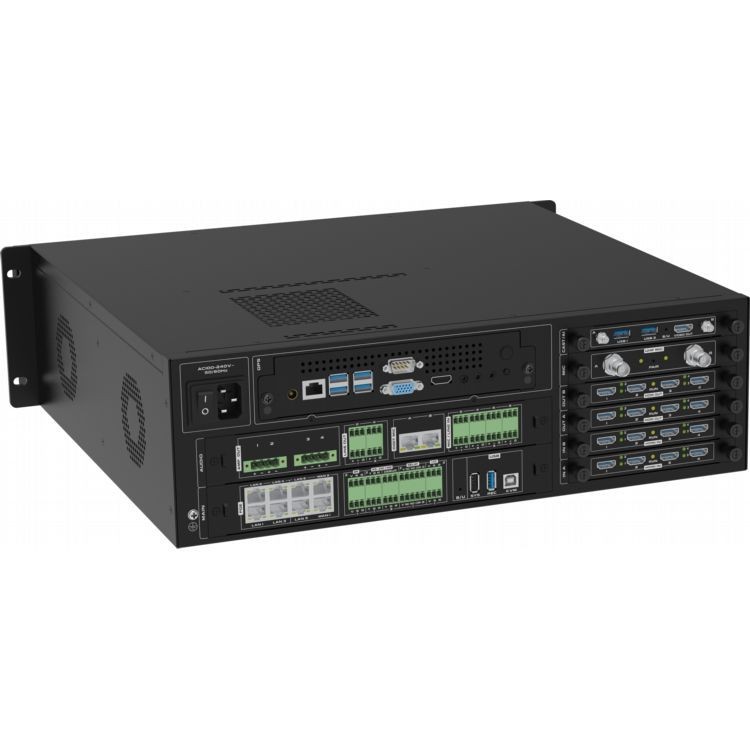

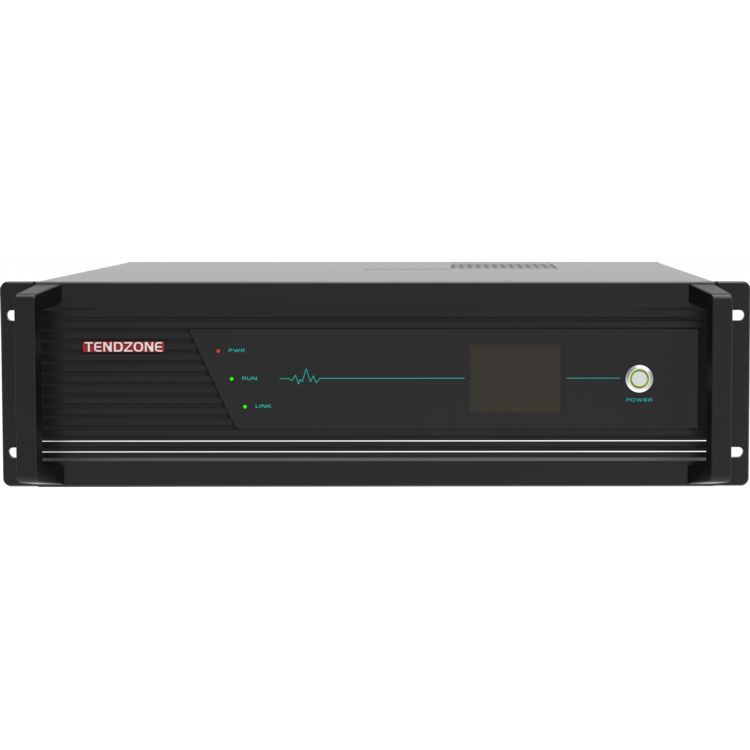

Integrisani procesor trinaest u jednom

projekat

Specifikacije

Sigurno i stabilno

Usvajanje sistemske arhitekture industrijske klase, razvijene na osnovu ugrađenog sistema, bez upada virusa

Data Interface

2 USB Type-A, 1 USB Type-B

Mrežna kamera

16 lokalnih mrežnih kamera, 8 mrežnih audio i video prosljeđivanja

Video Codec

Do 4 kanala 1080P60 kodiranja, do 4 kanala 1080P@60 dekodiranja, ili 8 kanala 1080P@30 kodiranja i 8 kanala 1080P@30 dekodiranja;

Audio i video protokol

Audio podržava G.711, G.722, G722.1, G722.1C, AAC, podržava dekodiranje tokova audio koda; podržava kodiranje 8- kanala nezavisnog audio koda, podržava nezavisno audio snimanje i pohranu;

Video podržava H.264HP, MP, BP, H265MP;

Display terminal

Ugrađena funkcija dijeljenja videa, koja može realizirati sintezu jednog ekrana/slika-u-slici/slike-izlaz-slike kao što je podjela na jedan ekran, podijeljena na dva ekrana, podijeljena na tri ekrana, podijeljena na četiri ekrana, pet- podijeljeni ekran, podijeljen na šest ekrana, podijeljen na sedam ekrana, podijeljen na osam ekrana, podijeljen na devet ekrana, podijeljen na deset ekrana, trinaest ekrana podeljeno i šesnaest ekrana podeljeno ; do četiri grupe nezavisnog multi-screen sinteznog displeja, koji podržava 2K/4K izlaz na ekranu;

kontrolna tabla

Podržava različite kontrolne panele, opciono 10.1-inčni žičani Android ekran osjetljiv na dodir (standardno bez zidnog nosača, bez podrške za POE), 10.1-mrežni PoE ekran osjetljiv na dodir, 10.{{5 }}inčni mrežni PoE ugrađeni zidni ekran osjetljiv na dodir (standardna ugrađena zidna donja kutija), 4-inčna mrežna PoE verzija 86 kutija osjetljiva na dodir

Stopa kodeka

Maksimalno 16 kanala 1080P kodeka, 512Kbps~16Mbps po kanalu

Audio ulaz

8-put Phoenix terminal ulaz (podržava 48V fantomsko napajanje MIC ulaz ili linijski linearni ulaz) , 8 -put HDMI ugrađeni audio ulaz, 16-put RTSP audio, 2-način DSP audio , 1-način OPS audio ulaza, 1-način audio ulaza za bežičnu projekciju ekrana, 1-način bežičnog govornog modula audio ulaz, digitalni audio govorni sistem ruka u ruci pristup digitalnom mikrofonu (DIGIT MIC mrežni port, podržava 2 pristupa digitalnom mikrofonu ruku pod ruku)

Audio izlaz

4-put line out audio izlaz, 4-put 200W@8 ohm izlaz digitalnog pojačala, 8 -način HDMI ugrađen audio izlaz, 10-način DSP, 1-način OPS izlaz ; podržava podešavanje jačine zvuka, audio podržava sinhronizaciju i miksanje

Video ulaz

8- kanal 4K HDMI ulazni interfejs , 16-kanalni ulaz IP mrežne kamere, 1- interni OPS ulaz kanala, 1- kanal interni bežični ulaz za projekciju ekrana

Video izlaz

8- kanal 4K HDMI izlazni interfejs , 8-kanal RTMP streaming, 1- interni OPS izlaz kanala, podržava HDMI izlaz audio praćenje prebacivanja

Audio Processing

Podržava automatsko poništavanje eha (AEC), automatsku kontrolu pojačanja (AGC), automatsko poništavanje/supresiju buke (ANC/ANS), automatsko poništavanje povratnih informacija (AFC), matricu miksanja (AM), kompenzaciju gubitka paketa (PLC)

Video Processing

Podržava prilagodbu video rezolucije, prebacivanje, dodjelu, podjelu ekrana, preklapanje titlova i podešavanje parametara slike

Communication Protocol

SIP, BFCP dual stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Mrežni interfejs

2 WAN porta, 6 LAN portova; ili postavite 8 mrežnih portova da budu potpuno povezani; 4 mrežna porta podržavaju PoE napajanje;

Funkcija miješanja

Podržava lokalni audio, HDMI ugrađen audio i daljinski audio RTSP pristup mreži za ulazak u mikser i može dinamički birati miksovanje; također podržava ugrađeni OPS audio ulaz, ugrađeni audio ulaz za bežičnu projekciju ekrana i ugrađeni audio ulaz bežičnog govornog modula za ulazak u mikser;

Centralna kontrola

Centralna kontrola jednim dodirom: sistem prebacivanja, podešavanje izlazne jačine, prebacivanje izvora signala, kontrola kamere, kontrola snimanja i emitovanja, daljinski poziv, kontrola okoline, itd.

Interfejs za kontrolu okoline

3-način RS-232/485 interfejs, 1*RS232/RS485 DEBUG , 2-način RELEJ (sa 12V eksternim napajanjem), 2-način I/O, {{ 9}}infracrveni IC

Video konferencija

Podržava H.323 point-to-point video konferencijske pozive i pomoćno slanje toka;

Podržava SIP point-to-point video konferencijske pozive i pomoćno slanje toka;

Jedna mašina podržava najviše 6-konferencija za žurke (preko SIP protokola), podržava kreiranje više šablona konferencije, podržava zakazane konferencije i automatski saziva konferencije prema zakazanom vremenu; možete pozvati nove terminale da se pridruže konferenciji tokom konferencije ili izbaciti terminal iz konferencije; možete isključiti/uključiti zvuk bilo kojeg mjesta ili isključiti/uključiti zvuk svih mjesta jednim klikom;

Kada se koristi H.323 protokol, podržana je GK registracija i pozivi se mogu obavljati putem kratkih brojeva;

Kada se koristi SIP protokol, podržana je SIP registracija i pozivi se mogu obavljati putem kratkih brojeva;

Tokom video konferencije, podržava šifrovani prenos zvuka i videa, šifrovanje poziva od tačke do tačke i šifrovanje višestranačkih video konferencijskih poziva kako bi se sprečilo prisluškivanje zvuka i videa tokom cele konferencije;

Funkcija prijenosa uživo

Podržava do 10-multicast kanala, prijenos uživo i na zahtjev

Funkcija snimanja

Podržava korištenje kao distribucijski terminal za snimanje i emitiranje i klijent, podržava snimanje 6 kanala audio i video u isto vrijeme; podržava sintetiziranje 1 4K snimanja na više ekrana (tj. 1 kanal 4K sintetiziranog virtuelnog ekrana, sintetiziranog s više kanala 1920*1080 ekrana; ne podržava 4K HDMI ili IPC ulazno snimanje izvora) ; format datoteke za snimanje i emitovanje je MP4, podržava podešavanje automatskog/ručnog kopiranja USB diska, prisilnu nadogradnju USB disk sistema i vraćanje inicijalizacijske konfiguracije, podržava narezivanje USB CD-a, podržava upravljanje sadržajem datoteke snimanja (preuzimanje/izvoz/uređivanje/brisanje)

Interni hard disk

Standardni 2TB 3.5-inčni hard disk za nadzor, podržava do 16TB hard disk (jedan slot za disk);

Podržava dvostruka slota za hard disk i podržava internu instalaciju dva hard diska za nadzor;

Podržava eksterno proširenje tvrdog diska preko USB-a;

Ušteda energije i zaštita životne sredine

Podržava mrežno spavanje i buđenje, sistemski prekidač jednim dodirom

Funkcija održavanja

Podržava upravljanje web sučeljem, pruža brzu konfiguraciju portova uređaja, podržava izmjenu lozinke za web port, modifikaciju IP adrese, vraćanje na tvorničke postavke, nadogradnju softvera, indikatorsko svjetlo, infracrveno učenje, upravljanje dnevnikom, otklanjanje grešaka u serijskom portu, udaljeno otklanjanje grešaka Telnet, daljinsko upravljanje i upravljanje održavanjem

Ugrađeni OPS računar

Fusion OPS računar, 16G memorije, 512G hard disk

Ugrađena funkcija bežične projekcije ekrana

Podržava projekciju ekrana jednim klikom s bežičnim odašiljačem za projekciju ekrana, podržava projekciju ekrana s prijenosnim terminalom PC/mobilnog telefona/PAD klijenta, podržava vanjsku antenu za proširenje prijemnog signala

Ugrađeni bežični govorni modul

Podržava govor sa dva mikrofona u isto vrijeme, podržava bežični ručni mikrofon/ogrlicu/predajnik za slušalice; podržava eksternu antenu za proširenje prijemnog signala

Instalacija

3 U telekomunikacijska standardna instalacija ormara

Veličina uređaja

Veličina proizvoda: širina* dubina * visina 437 mm* 442 mm* 132,5 mm (uključujući ručku)

Veličina proizvoda: širina* dubina * visina 437 mm* 410 mm* 132,5 mm (bez ručke)

Ulazni napon i struja

AC100~240V/50~60Hz

Potrošnja energije uređaja

Tipična potrošnja energije50W; potrošnja energije pri punom opterećenju750W

Težina opreme

Neto težina cijele mašine je 14,6 KG, bruto težina je 16 KG

Radna temperatura

0~45 stepeni Radni

Vlažnost Visina

10% do 90%, visina manja ili jednaka 5000 metara

Kućište domaćina (glavna kontrolna ploča i audio ploča su standardne, ostale ploče su opcione)

Host chassis

Standardno ugrađena glavna kontrolna kartica (MAIN kartica) i audio kartica (AUDIO kartica)

Glavna kontrolna ploča (MAIN kartica)

Uključuje 8 Gigabit Ethernet portova (uključujući 4 POE), 3 RS-232/485 porta, 1*RS232/RS485 DEBUG, 2 RELAY porta, 2 I/O porta, 2 infracrvena IR porta, 2 USB Type-A porta , 1 USB Type-B port

Audio ploča (AUDIO kartica)

Hand-in-Hand digitalni audio govorni sistem, podržava 2 Hand-in-Hand pristup digitalnom mikrofonu (DIGIT MIC mrežni port), 8-put Phoenix terminal MIC/LINE ulaz (podržava 48V fantomsko napajanje MIC ulaz ili linijski ulaz linearni ulaz), 4-put Phoenix terminal linijski audio LINE OUT izlaz, 4-put digitalni izlaz pojačala snage (4x200W@8Ω)

Šasija domaćina može biti opremljena opcionim pločama kako slijedi:

Četvorokanalna HDMI ulazna kartica CR-4I-HDMI

Tip ploče

Jedna kartica četverokanalna HDMI ulazna kartica, instalirana u host za isporuku

Adaptacija domaćina

Jedan domaćin podržava do 2 HDMI ulazne kartice

Ulazni signal

4-kanalni HDMI signal, podržava ugrađeni ulaz audio signala

Ulazni konektori

Tip A 19-pin ženski konektor

Tip signala

HDMI, DVI-D, automatska identifikacija ulaznih signala

Rezolucija

Maksimalna ulazna rezolucija 4K30

Audio format

Podržava PCM format

standard

Podržava HDMI 2.0

EDID Management

Podržava EDID uvoz

Ostale karakteristike

Podržava funkciju preklapanja znakova

Četvorosmjerna HDMI izlazna kartica CR-4O-HDMI

Tip ploče

Jedna kartica četverokanalna HDMI izlazna kartica, instalirana u host za isporuku

Adaptacija domaćina

Jedan domaćin podržava do 2 HDMI izlazne kartice

Izlazni signal

4-kanalni HDMI signal, podržava ugrađeni izlaz audio signala

Ulazni konektori

Tip A 19-pin ženski konektor

Tip signala

HDMI, DVI-D

Rezolucija

Maksimalna izlazna rezolucija 4K30

standard

Podržava HDMI 2.0

Ostale karakteristike

Podržava konfigurabilni izlazni format

OPS ploča CR-OPS-WIN

Tip ploče

OPS ploča, učitana u host za isporuku, standardna konfiguracija integrisani računar OPS 11. generacije OPS-I5A11-16-512 (16G+512G), unaprijed instaliran Windows 11 Professional operativni sistem; (specifična konfiguracija podliježe isporuci)

Adaptacija domaćina

Jedan host podržava do 1 OPS karticu

OPS Performanse

(Specifična konfiguracija podliježe isporuci)

1. Šest jezgara i dvanaest niti;

2. Glavna frekvencija 2.7GHz-4.6GHz;

3. Nivo keš memorije 3 12MB;

4. Konfiguracija matične ploče: I5 11500;

5. Grafička kartica: Intel HD Graphics 750;

6. Rezolucija 5K60HZ;

7. Osnovna frekvencija: 350MHz;

8. Dinamička frekvencija: 1.3GHz;

9. Potrošnja energije CPU-a: 65W;

10. Normalna radna potrošnja energije: 85W;

11. Maksimalna potrošnja energije: 120W;

Bežična projekcijska kartica i uređaj za projekciju ekrana CR-VIA-CAST

Tip ploče

Kartica modula za prijem projekcije bežičnog ekrana je instalirana u hostu za isporuku; kartica modula za prijem projekcije bežičnog ekrana standardno dolazi sa WIFI predajnikom ekrana sa jednim ključem VIA-T8; standardno se isporučuje sa 2 kratke antene, 2 produžna kabla za antenu i 2 usisne čaše kako bi se sprečilo da kućište zaštiti signal bežičnog projekcije na ekranu;

Adaptacija domaćina

Jedan host podržava do 1 karticu modula za prijem projekcije bežičnog ekrana

Performanse bežične projekcije

1. Wi-Fi modul: 5GHz/2,4GHz

2. Wi-Fi propusni opseg: 867MHz

3. Vrijeme pokretanja:<15s

4. Vrijeme odziva projekcije na ekranu: manje ili jednako 3 s

5. Vrijeme odgovora priječeći: manje ili jednako 2s

6. Sistem podrške: Windows / Mac OS / IOS / Android

7. Način rada: plug and play, projekcija ekrana jednim klikom

8. Način uparivanja: Umetnite USB port prijemnika za automatsko uparivanje

9. Rezolucija prijenosa: 1920 x 1080

10. Brzina kadrova: 30fps i manje

11. Interfejs napajanja: USB2.0, USB3.0

12. Interfejs za video prijenos: USB2.0, USB3.0

13. Povratna informacija o dodiru: 10 poena @Windows/Mac OS

Kartica za bežični mikrofon i ručni mikrofon CR-MD-MIC

Tip ploče

UHF bežični modul za prijem govora, ugrađen u host za isporuku; UHF modul za bežični prijem govora dolazi sa 2 bežična ručna mikrofona MD-13; dolazi sa 2 kratke antene, 2 produžna kabla za antenu i 2 usisne čaše kako bi se spriječilo da ormarić zaštiti signal bežične projekcije;

Adaptacija domaćina

Jedan host podržava do 1 UHF bežičnu ploču modula za prijem govora

Performanse UHF bežične zvučne ploče

Parametri kartice za prijem bežičnog mikrofona:

1. Opseg vidljivog opsega: 470-960MHz (u zavisnosti od regije);

2. Audio odgovor: 20 Hz-18 kHz;

3. Ukupna harmonijska distorzija:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Parametri bežičnog ručnog mikrofona:

1. Jezgro mikrofona ručnog odašiljača: dinamički tip;

2. Opseg ulaznog pojačanja: 30 dB;

3. RF izlazna snaga: 10 mw;

4. Zahtjevi za napajanje: 2 AA (LR6) alkalne baterije;

5. Trajanje baterije: do 10 sati;

6. Veličina: 36 x 245 (mm);

7. Težina: 0.28KG;
