Vrhunski terminal u učionici za snimanje i emitovanje

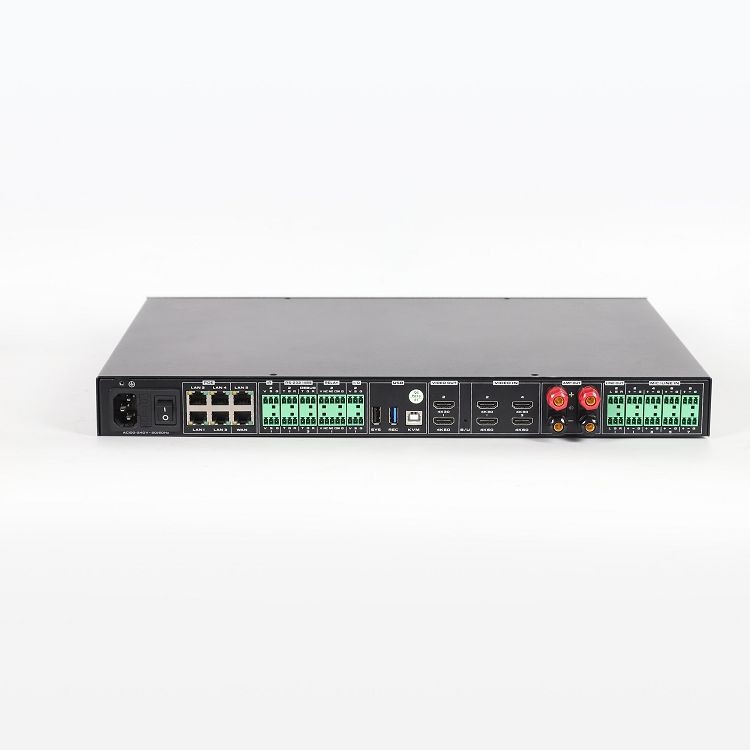

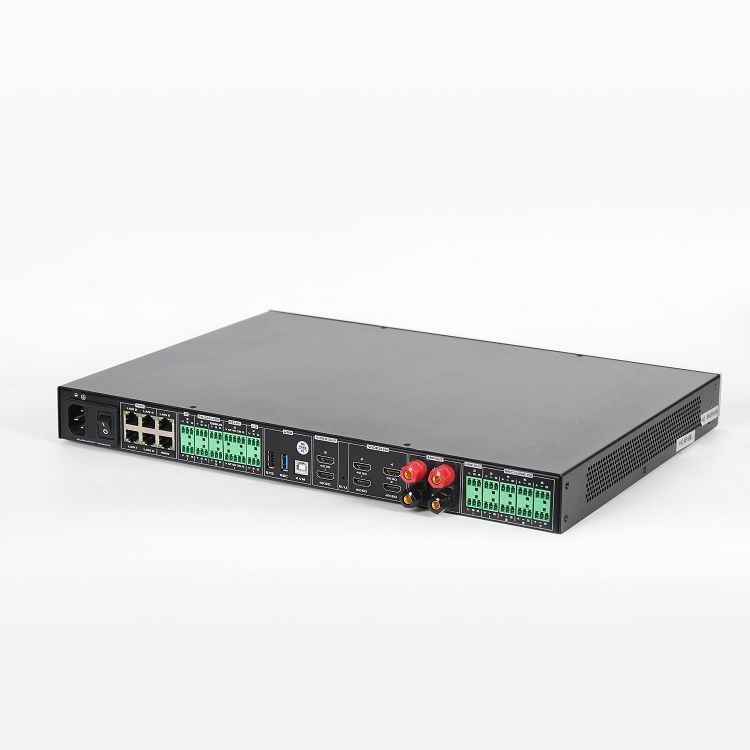

Pametni obrazovni terminal TCN108P RO usvaja novonadograđeni čip za obradu visokih performansi. To je inteligentni terminalni uređaj koji integriše digitalnu audio obradu, video matricu, centralnu kontrolu nastave, obradu medija, video interakciju, IoT kontrolu, snimanje i emitovanje u butiku, POE prekidač i druge funkcionalne module. Domaćin ima RS-232, RS-485, RELAY, I/O, infracrveni I/R, USB, terminal za pojačalo, MIC/LINE IN ulaz (podržava fantomsko napajanje), Phoenix head stereo LINE OUT, HDMI, LAN port, WAN port i drugi bogati tipovi fizičkih sučelja ulaza i izlaza, koji odgovaraju različitoj audio i video opremi i opremi za kontrolu okoliša kako bi se zadovoljile potrebe informatizacije nastave u scenariju primjene butik učionica za snimanje i emitovanje.

Video ulaz:4 HDMI interfejsa (HDMI1 i HDMI3 ulazi podržavaju 4K30 kada režim direktora nije omogućen), pristup lokalnoj IP mrežnoj kameri podržava ne manje od 16 kanala, a mrežno prosleđivanje podržava najmanje 4 kanala;

Video izlaz:2 HDMI interfejsa;

Audio ulaz:8 kanalni Phoenix terminalni ulazi, podržavaju 48V fantomsko napajanje, MIC ulaz i linijski linearni ulaz adaptivni;

Audio izlaz:2 para Line OUT Phoenix terminala za stereo izlaz (L/R može nezavisno emitovati audio izvor), 2 kanala 100W@8 ohmskih izlaza za digitalno pojačalo;

Kontrolni port:3 x RS-232/RS-485, 2 x RELEJ, 2 x I/O, 2 x infracrveni IR, 1 x port za otklanjanje grešaka;

Gigabitni mrežni prekidač:1 WAN port, 5 LAN portova, VLAN se može podijeliti, LAN1-LAN4 podržava POE napajanje;

USB interfejs:2 x USB Type-A, 1x USB Type-B, podržava automatsko kopiranje snimljenog sadržaja i nadogradnju sistema;

tvrdi disk:Ugrađen standardni hard disk od 2TB;

Instalacija:Standardna 19-inčna instalacija u stalak, visina ne veća od 1U;

Pristup ZigBee gatewayu:Podržite gateway za pristup terminalu preko RJ45 i kontrolirajte IoT modul preko kontrolne ploče;

veza:Nastavna kamera za praćenje je povezana na pametni obrazovni terminal preko mrežnog kabla, a kamera se napaja putem POE;

Dugme za prebacivanje:Dvostruki prekidači za napajanje osiguravaju sigurnost sistema, meki prekidač velike snage na prednjoj ploči, hard prekidač velike snage na stražnjoj ploči.

• Podržava HDMI signal i pristup mrežnom RTSP stream signalu, nezavisno kodiranje i dekodiranje svakog HDMI videa, 8-kanal 1080P@30 kodiranje i 8-kanal 1080P@30 dekodiranje; podrška H.265 i H.264;
• Video interakcija ima maksimalnu sposobnost anti-mrežnog podrhtavanja do 600 ms, osiguravajući da neometani napredak interaktivnih poziva u osnovi nije pogođen kada postoji podrhtavanje mreže. Maksimalni glavni i sekundarni tok se može podesiti na 8Mbps, maksimalna kontrola protoka je 20 puta, interval zahtjeva I okvira se može podesiti, a maksimalni prag tolerancije greške dekodiranja je 100;
• Domaćin ima ugrađenu hibridnu sintezu na više ekrana, podržava različite video prebacivanje, dodjelu, preklapanje titlova, podešavanje parametara slike i konfiguraciju mozaika;
• Ugrađene lokalne funkcije snimanja i skladištenja, podržavaju do 6 kanala video i audio snimanja (režim filma i režim resursa); podržava RTMP funkciju live streaminga, a live streaming može proizvoljno odabrati audio i video stream spojen na lokalnu mašinu; snimljeni video zapisi se mogu reproducirati na zahtjev na WEB-u ili emitovati na ekran preko HDMI-ja radi dekodiranja i reprodukcije; podržava povezivanje sa FTP platformama trećih strana, postavljanje snimljenog sadržaja za kurseve, vreme učitavanja se može prilagoditi, a vreme snimanja se može podesiti za svaki dan (maksimalno 24 sata);
• Snimljene MP4 datoteke mogu se preuzeti sa W EB terminala. Možete odabrati da preuzmete datoteke režima filma ili sve datoteke. Snimljene datoteke se mogu sortirati po vremenu i trajanju snimanja. Takođe možete preuzeti datoteke direktno na USB fleš disk.
• Ugrađena funkcija razdvajanja i sinteze videa, koja može realizovati sintezu na jednom ekranu, dva ekrana, tri ekrana, devet ekrana, šesnaest ekrana i drugu preklapanje titlova;
• Podržava pristup distribuiranim kontrolnim sistemima, podržava pristup terminalu pregledu slike, distribuiranu kontrolu vizualizacije i distribuirani prikaz na ekranu, i može se koristiti kao distribuirana ulazna i izlazna sučelja mašina;
• Funkcija miješanja modula audio procesora: podržava miješanje lokalnog audio, HDMI ugrađenog zvuka i udaljenih mrežnih audio tokova u lokalni audio interfejs; takođe podržava mešanje lokalnog zvuka, HDMI ugrađenog zvuka i mrežnih audio tokova u mrežni audio modul;
• Modul za obradu zvuka, ugrađeni AFC, ANS, AEC, AGC algoritmi za obradu zvuka, opremljen sa ekspanderom, ekvilajzerom, kompresorom, kašnjenjem, limiterom i modulima za prethodnu i naknadnu obradu; postavke miješanja, podrška MIC/LINE, HDMI, mrežni audio ulaz, audio rutiranje može fleksibilno konfigurirati LINE OUT, HDMI OUT, AMP OUT izlaz za pojačalo snage;
• Podržava SIP video konferencijske pozive sa dvostrukim protokom, podržava proširenu video interakciju sa više tačaka i podržava 1+3-video interakciju za nastavu na daljinu;
• Komunikacijski protokoli: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Podrška za automatsko kopiranje fajlova snimanja hosta na USB fleš disk, podrška za kopiranje najnovijeg časa i jednonedeljnog kursa, prinudna nadogradnja USB fleš disk sistema i vraćanje početne konfiguracije;
• Web ima ugrađenu automatsku radiodifuznu stanicu, koja podržava automatske, poluautomatske i ručne načine emitovanja; podržava PVW i PGM operacije prebacivanja ekrana, snimanja, pauziranja i zaustavljanja; rad kamere, rad sinteze ekrana i početak emitiranja uživo; podržava postavke povezivanja rasporeda;
• Stanica direktora podržava pregled ekrana laptop računara, ekrana desktop računara, panorame nastavnika, nastavnika izbliza, panorame učenika, krupnog plana učenika, leve table, desne table i PVW i PGM ekrana; a prema strategiji direktora može vršiti automatsku, poluautomatsku i ručnu kontrolu direktora.
• Direktorska stanica podržava vezu sa platformom za raspored časova, te vrši automatsko snimanje i automatsko usmjeravanje prema strategiji rasporeda časova;
• Kontrola kamere za rediteljsku stanicu, podržava kontrolu front-end kamere, postavljanje unapred postavljenih pozicija, pozivanje unapred postavljenih pozicija, podržava 10 unapred podešenih pozicija; podržava kontrolu žižne daljine kamere i horizontalne rotacije;
• Režiserska stanica podržava kontrolu snimanja i emitovanja, podržava snimanje i operacije pokretanja, pauze i zaustavljanja emitovanja; podržava operacije pokretanja i zaustavljanja prijenosa uživo; podržava automatske, poluautomatske i ručne postavke direktora;
• Režiserska konzola podržava postavke rasporeda, podržava 12 fiksnih poziva rasporeda u režimu video sinteze i može prilagoditi 6 načina rasporeda;
• Režiserska stanica podržava postavke rasporeda video režima za HDMI1, HDMI2 i virtuelne kanale sa više ekrana;
• WEB podržava promjenu metode prijavljivanja na kontrolnu ploču, a metoda prijave podržava jednokratnu prijavu i prijavu korisničkog imena + lozinke;
• Podržava automatsku akviziciju ili ručno podešavanje IP adrese uređaja, gateway-a i informacija o maski i podržava podelu VLAN-a i NAT konfiguraciju mrežnih portova;
• Podržava postavke kodiranja videa, možete podesiti kvalitet video kodiranja, brzinu kadrova, bit rate (128K-8M), rezoluciju, I interval kadra, I okvir i koeficijent kvantizacije P okvira;
• Podržava multicast funkciju, možete postaviti multicast adresu i multicast port;
• Podržava automatsku konfiguraciju snimanja i emitiranja, postavite nastavnika, učenika, informacije o pristupu streamu kamere na tabli, ručno konfigurirajte direktorijsku šifru, šifru za promjenu direktora; ekranski kanal za snimanje režisera;
• Podrška konfiguraciji automatskog emitovanja događaja koji pokreće prioritet događaja i vremena zadržavanja događaja;
• Upravljanje kontrolom okoline: možete konfigurirati centralne kontrolne komande za svaki RS232/485, I/O i infracrveni kontrolni interfejs, postaviti skripte, protokole, zakazane zadatke, IoT pristupnike, audio i video vezu, buđenje uređaja, kontrolu mreže, Huawei kontrola ekrana (Hongmeng), dvosmjerna analiza, Beidou AI i druge kontrolne funkcije;
• Podržava pristup do 16 mrežnih video tokova, može fleksibilno pratiti audio i video protokole, podatke o propusnosti, podatke o gubitku mrežnih paketa video tokova kojima se pristupa i postaviti mozaike za video tokove; 2. Usluga prosljeđivanja RTSP toka, podržava pregled i gledanje svakog RTSP toka prosljeđivanja na WEB stranici, postavljanje audio protokola za svaki stream (AAC, G711, G722) i odabir izvora pristupa videu;
• Podrška za uvoz i izvoz konfiguracijske datoteke sistema, uvoz i preuzimanje konfiguracijske datoteke za Android kontrolu tableta;
• Snimljeni video se može reproducirati na zahtjev na više ekrana na WEB-u ili emitovati na ekran preko HDMI-ja radi dekodiranja i reprodukcije; takođe podržava dobijanje video datoteka sličnih uređaja u istoj mreži za gledanje na zahtev.
