Pregled
Tendzone MCN - 4611 je multimedijski distribuirani interaktivni sistem integrirani čvor u oblaku, integrirani kodek uređaj, podržava ručno prebacivanje na čvor u oblaku za kodiranje ili dekodiranje, implementacija sistema podržava i bezcentrični i centralni način implementacije, koji se može odabrati na zahtjev u projekat. Kada se koristi kao čvor za kodiranje, podržava akviziciju 4K @ 60 video signala i 4K @ 30 kodiranje; kada se koristi kao čvor za dekodiranje, podržava 4K @ 60 video dekodiranje i prikaz video izlaza; podržava aplikacije KVM sjedišta i podržava aplikacije za spajanje LED/LCD.
Karakteristike
Visoka definicija, multifunkcionalna
- Podržava izlazni ekran rezolucije 4K@60
- Podrška 4k @ 30 Akvizicija i kodiranje video signala
- Podrška aplikaciji KVM sedišta
Inteligentno spajanje, jedinstveno upravljanje
- Podržava sinhroni prikaz slika za spajanje LED / LCD zaslona
- Podržava objedinjeno upravljanje i kontrolu softvera platforme distribuiranog sistema
- Podržava prikaz prozora video slike, cross-screen, roaming i prikaz preklapanja
Siguran i pouzdan
- Domaći čips, ugrađeni Linux sistem, bez virusa
- Podrška PoE napajanje i vanjsko sigurnosna kopija
- Podržava sigurnosnu kopiju optičke veze
Lako održavanje
- Bez tih i tihi dizajn, optoelektronska sigurnosna kopija
- Integrirani dizajn, besplatno prelazak na kodiranje ili dekodiranje
- Podržava 2 jedinice jedan pored instalacije; Podržava 12 jedinica centralizovana instalacija
Informacije o panelu
(1) Indikator napajanja Napomena: Uvek uključen kada je uključen
(2) Lampica indikatora rada Napomena: Treperi kada program radi normalno, i uvijek se uključuje kada je nenormalan
(3) Indikator za povezivanje Napomena: Treperi kada se poveže na server, nenormalno kad uvijek uključite
(4) {1}} Put Io
(5) 3 - Put IR
(6) Jedan kanal RS 232
(7) Jedan RS 485
(8) Port za otklanjanje grešaka Napomena: Port za otklanjanje grešaka, koristi se za lociranje problema
(9) linija u izbalansiranom ulazu
(10) Izravno izbalansiran izlaz
(11)3. 5mm interfejs Napomena: Ulaz i izlaz integrisani

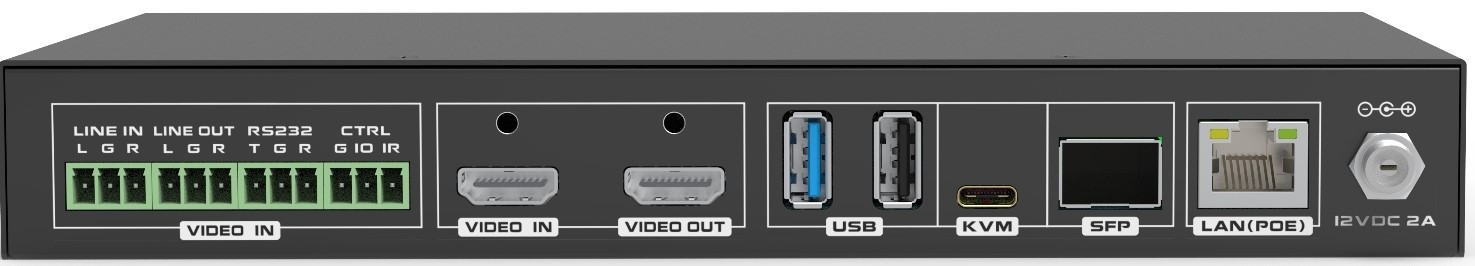

(1) linija u uravnoteženom ulazu
(2) LINE OUT balansirani izlaz
(3) Jedan kanal RS 232
(4) jedan io + jedan ir
(5)HDMI IN1 ulaz (sa audio)
(6) HDMI izlaz (sa zvukom)
(7) USB3. 0 Tip-a Port host Napomena: Priključite tastaturu i miš kada je kvm dekodirajući čvor
(8) USB2. 0 Tip-a Port domaćina Napomena: Priključite tastaturu i miš kada KVM dekodira čvor
(9) TIP-C PORT (nadogradnja) Napomena: Povežite se na računar za kontrolu kada koristite kVM kodiranje čvora
(10)SFP Gigabit optički mrežni port
(11) Poe Gigabit Ethernet port Napomena: Podrška PoE napajanje
(12) DC 12V / 2A Port napajanja
Popularni tagovi: 4K AV preko IP enkodera dekoder, Kina 4K AV preko IP enkodera, dobavljači, tvornica
SPECIFIKACIJE
|
General Performance |
||
|
Konfiguracija hardvera |
Domaći čip za kodek ; razvijeno na bazi ugrađenog Linux sistema, bez virusne ili trojanske invazije; |
|
|
Prednja ploča |
3 Indikatori statusa: PWR, Run i Link; |
|
|
Video Interface |
1 kanalni HDMI video ulaz; 1 kanalni HDMI video izlaz; Podržava HDMI fiksnu kopču; |
|
|
Audio interfejs |
1- Put 3,5 mm priključak za slušalice / izlaz; 2 izbalansirana linija audio ulaza; 2-izbalansirani LINE audio izlaz; |
|
|
Podatkovno sučelje |
{{0}}put USB 3.0 Host; {{0}} Način USB 2.0 domaćina; 1 interfejs tipa-c, podržava OTG; |
|
|
Kontrolni interfejs |
4 IO; 4 IR; 2 RS232; 1 RS485; 1 RS232 port za otklanjanje grešaka; |
|
|
Mrežno sučelje |
1 1000 M BPS port optičkog vlakana; 1 1000 M BPS Ethernet port, podržavajući POE napajanje; |
|
|
Power sučelje |
1 DC interfejs za napajanje, 12V/2A ulaz; |
|
|
Potrošnja energije uređaja |
Manje od ili jednako 12 W; |
|
|
Zaštita od curenja struja |
0 25mA |
|
|
Radno okruženje |
Temperatura: 0 ~ 45 stepeni; Relativna vlažnost: 10%-90% RH ; |
|
|
Okruženje za skladištenje |
Temperatura: -20 stepen -60 stepen; Relativna vlaga: 5% {1}}% RH; |
|
|
Instalacija |
Dva 1U ormara ugrađena je jedna pored druge; 8 centraliziranih instalacija; |
|
|
Veličina |
Veličina proizvoda: 220 * 124 * 30mm; Veličina pakiranja: 540 * 280 * 90mm; Neto težina: 0 7kg; Bruto težina: 2,48kg; |
|
|
Encoder |
Dekoder |
|
|
Video ulaz |
N/A |
Podržava 1-kanal 4K @ 60fps video ulaz akvizicije, 4K @ 30fps video kodiranje i kompatibilnost unatrag; podržava rezoluciju kodiranja, brzinu prijenosa, brzinu kadrova, format kodiranja, postavke kontrole brzine, opseg podešavanja brzine prijenosa 128Kbps~40Mbps, raspon podešavanja brzine kadrova 5~60 kadrova; |
|
Video izlaz |
Podržava 1 -kanalni 4K @60 video izlaz i dekodiranje, sa kompatibilnošću rezolucije naniže; podržava izlaz prilagođene rezolucije; podržava H 264/H265 video dekodiranje; |
Podržava 1- kanal 4K @ 30fps video petlji izlaz; |
|
Audio ulaz |
Kada se koristi kao izlazni čvor KVM sjedišta, podržava 1 3.5mm audio ulaz i 1 LINE audio ulaz; |
Podržava 1-put 3,5 mm ulaz za slušalice; 2-izbalansirani LINE audio ulaz; Podržava AAC, G.711a, G.711u, G.722 audio format kodiranje, 48KHz 24-bitna brzina uzorkovanja; |
|
Audio izlaz |
Podržava 2-način uravnotežen LINE audio izlaz; 1-put 3,5 mm izlaz za slušalice; Podrška AAC, G.711A, G.711U, G.722, o Pus audio formatu Dešifriranje, 48khz 24- brzina uzorkovanja; |
N/A |
|
Video Recognition |
Podržava automatsku identifikaciju EDID identifikatora proširenog prikaza; Kompatibilan je s progresivnim skeniranjem P sustavom; |
|
|
Mrežna komunikacija |
Podržati komunikaciju unakrsnog segmenta; Podrška DH CP za dinamičko dobijanje IP adrese; Podržava RTSP/RTP protokol; Podrška Unicast i Multicast; |
|
|
Rad i održavanje opreme |
Podržava dobijanje informacija o preživljavanju procesa uređaja, informacija o upotrebi memorije, informacija o vremenu rada, stopi zauzetosti CPU-a i informacija o radu i održavanju upotrebe diska; Podrška konfiguraciji web stranica; Podržati mrežnu konfiguraciju, nadogradnju uređaja, ponovno pokretanje, izvoz dnevnika, konfiguracijski uvoz / izvoz, jasna konfiguracija korisnika i tvornički obnavljanje; |
|
|
Titlovi/Pozadina |
Podržavaju pozadinske postavke; Podrška postavki titlova; Podrška za prikaz banera; |
|
|
Primjena |
Podrška aplikaciji KVM agenta; Podržava aplikacije za prikaz spajanja; Podržava aplikaciju za video sinhronizaciju ultra visoke rezolucije; |
|
