Pregled proizvoda
Ovaj profesionalni komutacioni uređaj visokih performansi efikasno upravlja audio i video signalima, što ga čini idealnim za razne aplikacije, uključujući projekte emitovanja i televizije, multimedijalne konferencijske sale, ekrane velikog ekrana, televizijsku nastavu i komandne/kontrolne centre.
Podržava različite signalne formate, uključujući CVBS, YPBPR, VGA, DVI, HDMI, 3G / HD / SD-SDI, HDBASET i optičku, osiguravajući bešavne prebacivanje i prijenos između različitih vrsta ulaznih / izlaza
Karakteristike
- 32- Ulaz i 32- sučelje za prebacivanje audio i video signala;
- Tehnologija komutacije sabirnice, svaki signal ne samo da se može prenijeti od tačke do tačke, već se može prenositi i samo kroz kanal sabirnice, osiguravajući prikaz svih signalnih slika u realnom vremenu;
- Tehnologija udvostručavanja frekvencije i linija može poboljšati prikaz signala slike udvostručavanjem linije i frekvencije;
- Besprekorno unakrsno prebacivanje, bez crnog ekrana, zaglavljenog ekrana, podrhtavanja, kidanja, itd. tokom procesa prebacivanja;
- Dostupne su višestruke vrste signala: CVBS, YPBPR, VGA, DVI, HDMI, 3G / HD / SD-SDI, HDBASET, optički;
- Rezolucija je podesiva, podržava do 4096 x 2160P@60Hz;
-
Podrška izlaznim kanalima koji se zatvaraju ili otvaraju pojedinačno ili u potpunosti;
-
Bespremljiva ulazna kartica podržava funkciju ekrana zaslona za preklapanje znakova, koja se može prekrivati i prikazati prilagođeni kineski sadržaj na bilo kojem ulazu u gornjem lijevom mjestu, donje ulijevo, itd. I može se postaviti u gornjem desnom uglu, at. ;
-
Podržati RS232 serijski port, TCP / IP mreža, kontrola prednje ploče, otvoreni kontrolni protokol;
-
Podržati GUI kontrolu korisničkog sučelja i humanizirani dizajn;
-
modificiranje i prilagođavanje EDID informacija;
-
Podržava trenutnu funkciju upita za status ulaznog i izlaznog kanala;
-
Podržava višestruko spremanje scena i pozivanje;
-
Signalni priključak podržava vruće priključivanje.
Popularni tagovi: 32x32 hibridni modularni video matrica, Kina 32x32 hibridni modularni video matrični proizvođači, dobavljači, tvornica
|
Domaćin |
|
|
opisati |
Podržava do 32 ulaza i 32 izlazne interfejse za prebacivanje audio i video signala, podržava vruće zamjenu |
|
kontrola |
|
|
Serijski kontrolni port |
DB9 RS232 ženski konektor |
|
Pin Configuration |
PIN 2 TX, PIN 3 RX, PIN 5 GND |
|
Struktura šasije na ploči |
Priključni signal, 8 ulaznih utora za ulazne kartice mogu se umetnuti sa 8 signalnih ulaznih kartica, 8 utora izlaznih kartica može se umetnuti sa 8 signalnih izlaznih kartica |
|
Kontrole na prednjoj ploči |
Dugme |
|
konvencionalno |
|
|
Radna temperatura |
-0-+50 stepen |
|
Relativna vlažnost |
10%-90% |
|
napajanje |
AC 100-240V , 50/60Hz , potrošnja energije bez opterećenja domaćina 60W, ne računajući ploču |
|
Veličina šasije (mm) |
|
|
VMC{{0}}: 436.6L x 320.0W x 221.5H |
|
|
Kartica ulaznog signala-VMC-4I-HD-4K |
|||
|
|
|||
|
Ulazni signal |
4- Cannel HDMI signal, 4- kanalni analogni audio signal |
Potrošnja energije |
12.5W |
|
Ulazni konektori |
Tip A 19-pin ženski, 3-priključni priključni blok |
Dubina boje |
8bit |
|
Tip signala |
HDMI, DVI-D, Automatska identifikacija ulaznih signala |
širina pojasa |
10.2Gpbs |
|
temperaturu |
0 stepen - +50 stepen |
vlaga |
10% - 90% |
|
Rezolucija |
Maksimalna rezolucija unosa 4096 x 2160p @ 60Hz, ulazni adaptivan |
||
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, eksterni audio podržava PCM format |
||
|
standard |
Podrška HDMI1.4, HDCP2.2 |
||
|
EDID Management |
Podržava EDID funkciju učenja |
||
|
Ostale karakteristike |
Podrška hroma, svjetlinu, kontrast, temperaturu u boji i vrijednosti i oštrine vrijednosti, funkcija preklapanja znakova, vrući utikač |
||
|
Kartica ulaznog signala-VMC-4I-OF |
|||
|
|
|||
|
Ulazni signal |
4- kanalni signal optičkog vlakana, automatsko priznavanje ulaznog signala |
Potrošnja energije |
24W |
|
Ulazni konektori |
Fiber Optic Module |
Tipovi podataka |
DVI/HDMI |
|
Maksimalna brzina |
10,2Gbps |
Relativna vlaga |
10%-90% |
|
temperatura |
0 stepen -+50 stepen |
Dubina boje |
8bit, 10bit, 12bit, 16bit |
|
Optički modul vlakana |
|||
|
Specifikacije interfejsa |
LC interfejs |
||
|
Signal optičkog vlakana |
9 Podesive rezolucije, najviša rezolucija unosa je 4096x2160 @ 30Hz |
||
|
Udaljenost mjenjača |
Potrebno je koristiti sa optičkim predajnikom/prijemnikom, 4096x2160@30Hz single-mode vlakno, maksimalna udaljenost prijenosa je 2KM, multi-mode je 300M |
||
|
Maksimalna brzina podataka |
10,2gbit / s |
||
|
drugi |
|||
|
Funkcija |
Podrška za prekrivanje znakova i vruće zamjene |
||
|
Kartica ulaznog signala-VMC-4I-HBT |
|||
|
|
|||
|
Video ulaz |
|||
|
Ulazni signal |
4-kanalni HDBT signal, automatska identifikacija ulaznog signala |
Input Level |
TMDS 2.9v -3 3V |
|
Ulazni konektori |
RJ45, sa žuto-zelenim dvostrukoj indikatorskim svjetlom |
Input Impedance |
Diferencijalna linija 100ω |
|
Potrošnja energije |
21W |
||
|
Audio ulaz |
|||
|
Ulazni signal |
4-kanalni stereo signal |
Ulazni konektori |
3,5 mm audio priključak |
|
Input Impedance |
75Ω |
Frekvencijski odziv |
20Hz-20K Hz |
|
kontrolu |
|||
|
Kontrolni signal |
4- Način kontrolnog signala RS232 |
Kontrolna luka |
3-pin priključni blok terminala |
|
protokol |
Podržite RS232 protokol, podržite IR, RS232 dvosmjerni transparentan prijenos |
||
|
konvencionalan |
|||
|
Dobijati |
0 dB |
propusni opseg |
10,2Gbps |
|
Rezolucija |
Podržava do 1920×1080@60Hz |
Preslušavanje |
<-50dB@5MHz |
|
Udaljenost mjenjača |
1080p manje od ili jednako 70m |
Brzina prebacivanja |
200ns (maks.) |
|
Radna temperatura |
-10 stepen -+40 stepen |
Relativna vlaga |
10%-90% |
|
Audio Format |
Ugrađeni audio podržava PCM, Toblet Digital, DTS, DTS-HD formati, vanjski audio podržava PCM format |
||
|
HDMI standard |
Podrška HDMI1.4a |
||
|
Edid, HDCP |
Podrška Edid ručno upravljanje, kompatibilno sa HDCP1.4 |
||
|
Ostale karakteristike |
Podržava kromatičnost, svjetlinu, kontrast, temperaturu boja i vrijednosti oštrine, funkcija prekrivanja znakova, vrući utikač i poh vanjsko napajanje |
||
|
Kartica ulaznog signala-VMC-2I-HBT-4K |
|||
|
|
|||
|
Video ulaz |
|||
|
Ulazni signal |
2 -kanalni HDBT signal, automatsko prepoznavanje ulaznog signala |
Razina unosa |
TMDS 2.9v -3 3V |
|
Ulazni konektori |
RJ45, sa žuto-zelenim dvostrukoj indikatorskim svjetlom |
Input Impedance |
Diferencijalna linija 100ω |
|
Potrošnja energije |
21W |
||
|
Audio ulaz |
|||
|
Ulazni signal |
2- način stereo signala |
Ulazni konektori |
3,5 mm audio priključak |
|
Input Impedance |
75Ω |
Odgovor frekvencije |
20Hz-20K Hz |
|
kontrolu |
|||
|
Kontrolni signal |
2- način RS232 kontrolni signal |
Kontrolni port |
3-pin priključni blok terminala |
|
protokol |
Podržite RS232 protokol, podržite IR, RS232 dvosmjerni transparentan prijenos |
||
|
konvencionalno |
|||
|
Dobijati |
0 dB |
propusni opseg |
10,2Gbps |
|
Rezolucija |
Podržava do 4096 x 2160p @ 30hz |
Crosstalk |
<-50dB@5MHz |
|
Udaljenost mjenjača |
1080p Manje ili jednako 70m |
Brzina prelaska |
200ns (maks.) |
|
Radna temperatura |
-10 stepen -+40 stepen |
Relativna vlažnost |
10%-90% |
|
Audio format |
Ugrađeni audio podržava PCM, Toblet Digital, DTS, DTS-HD formati, vanjski audio podržava PCM format |
||
|
HDMI standard |
Podržava HDMI1.4 standard |
||
|
Edid, HDCP |
Podrška Edid Ručno upravljanje, podrška HDCP2.2 i unazad kompatibilan |
||
|
Ostale karakteristike |
Podržava hromatičnost, svjetlinu, kontrast, temperaturu boje i vrijednosti oštrine, funkciju preklapanja znakova, hot plug i PoH funkciju eksternog napajanja |
||
|
Kartica ulaznog signala-VMC-4I-DV |
|||
|
|
|||
|
Ulazni signal |
4- Put DVI signal |
Razina unosa |
TMDS 2.9v -3 3V |
|
Ulazni konektori |
Ženska luka db 24+5 |
Ulazno impedance |
75Ω |
|
Potrošnja energije |
10W |
||
|
konvencionalan |
|||
|
Dobitak |
0 DB |
propusni opseg |
Maksimalna brzina prenosa podataka 4,95Gbit/s |
|
Video signal |
DVI, HDMI, VGA, C-VIDEO, YPbPr, automatska identifikacija ulaznih signala |
Maksimalno odlaganje vremena |
5nS(±1nS) |
|
Vrste podataka |
8bit |
Crosstalk |
<-50dB@5MHz |
|
Brzina prebacivanja |
200ns (max) preslušavanja |
Rezolucija |
Podržava do 1920×1200 @60Hz |
|
Audio format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, eksterni audio podržava PCM format |
||
|
Stopa uzorkovanja zvuka |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID i DDC menadžment |
Podržava proširenu identifikaciju ekrana (EDID) i kanal za prikaz podataka (DDC), koristeći DVI i HDMI standarde |
||
|
HDCP Management |
Podržava digitalnu zaštitu digitalne sadržaje (HDCP) i koristi DVI i HDMI1.3 standarde |
||
|
Ostale karakteristike |
Podrška hromatičnost, svjetlina, kontrast, temperatura boje i vrijednosti oštrine, funkcija prekrivanja znakova, vrući utikač |
||
|

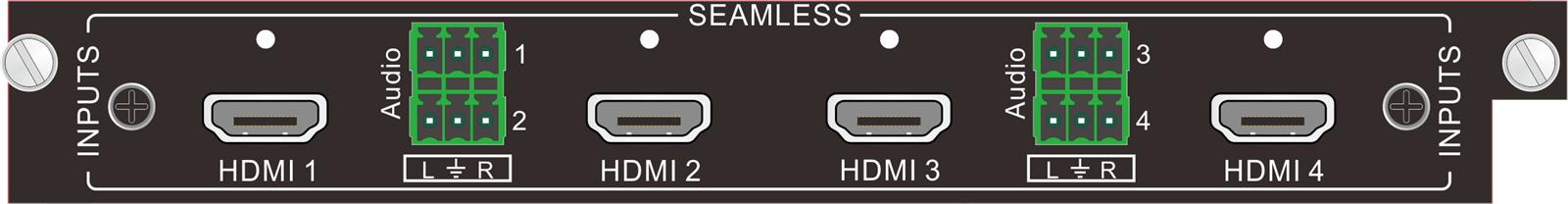

Kartica za unos signala-VMC -4 I-HD |
|||
|
|
|||
|
Ulazni signal |
4-kanalni HDMI signal (kompatibilan sa DVI), 4-kanalni analogni audio signal |
Potrošnja energije |
10W |
|
Ulazni konektori |
Tip A 19- pin ženski, 3- PIN priključni terminalni blok |
Dubina boje |
8 & 10 & 12 bit |
|
Tip signala |
HDMI, DVI-D, Automatska identifikacija ulaznih signala |
širina pojasa |
6.75gpbs |
|
temperatura |
0 stepen - +50 stepen |
vlaga |
10% - 90% |
|
standard |
Podržava HDMI1.3, kompatibilan sa HDCP standardom |
Rezolucija |
Podržava do 1920×1080@60Hz |
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, eksterni audio podržava PCM format |
||
|
Upravljanje EDID i DDC-om |
Podržava proširenu identifikaciju ekrana (EDID) i kanal za prikaz podataka (DDC), koristeći DVI i HDMI standarde |
||
|
Ostale karakteristike |
Podržava hromatičnost, svjetlinu, kontrast, temperaturu boje i postavke vrijednosti oštrine, funkciju preklapanja znakova, hot plug |
||
|
Kartica ulaznog signala-VMC-4I-VG |
|||||
|
|
|||||
|
Video ulaz |
|||||
|
Ulazni signal |
4- Vozi VGA signal |
Ulaz spojnice |
Samo AC spojnica |
||
|
Ulazni konektori |
15-pin D-tip ženski port |
Input Level |
{{0}} 5-2 0VP-P |
||
|
Ulazno impedance |
75Ω |
||||
|
Audio ulaz |
|||||
|
Ulazni signal |
4 kanala analognih audio signala |
Audio ulazno impedance |
>10KΩ |
||
|
Ulazni konektori |
3- PIN priključni terminalni blok |
Ulazno impedance |
75Ω |
||
|
Frekvencijski odziv |
20hz -20 K Hz |
||||
|
konvencionalan |
|||||
|
Dobitak |
0 dB |
Širina pojasa |
Ypbpr: 170MHz; C-video: 150MHz; VGA: 170MHz |
||
|
Brzina prebacivanja |
200ns (maks.) |
Crosstalk |
<-50dB@5MHz |
||
|
Video signal |
VGA (RGBHV), YPbPr, C-VIDEO, automatska identifikacija ulaznih signala |
||||
|
Spasilac hroma |
Podržava podešavanje prostora boja: YCBCR\RGB |
Rezolucija |
Podržava do 1920 × 1200 @ 60Hz |
||
|
Potrošnja energije |
12W |
||||
|
Ostale karakteristike |
Podržava postavke hromatike, svjetline, kontrasta, temperature boje i oštrine; funkcija preklapanja znakova; hot plug; automatska korekcija ulaza VGA signala; vraćanje jednog porta na tvorničke postavke |
||||
|
Kartica za ulaz-VMC -4 I-AV |
|||||||
|
|
|||||||
|
Ulazni signal |
4-kanalni CVBS signal, 4-kanalni analogni audio signal |
Podržani audio formati |
stereo |
||||
|
Ulazni konektori |
BNC konektor, 3-pin priključni blok terminala |
Standard |
Podrška PAL i NTSC formate |
||||
|
Potrošnja energije |
11W |
Rezolucija |
7 Podesivi nivoi, do 1920 × 1080 @ 60Hz |
||||
|
konvencionalno |
|||||||
|
Sprat zvuka zvuka |
-80 DB |
Maksimalna distorzija zvuka |
2.0V |
||||
|
Radna temperatura |
0 stepen - +50 stepen |
Relativna vlaga |
10% - 90% |
||||
|
propusni opseg |
6,75gbps |
Funkcija automatskog skaliranja linija |
podrška |
||||
|
Ostale karakteristike |
Podržava hroma, svjetlinu, kontrast, postavke temperature boje i vrijednosti oštrine; Funkcija preklapanja znakova; vrući utikač |
||||||
|
Kartica ulaznog signala-VMC-4I-SD |
|||||||
|
|
|||||||
|
Ulazni signal |
4- kanalni SDI signal (svaki sa jednom izlazom SDI petlje) |
Razina unosa |
TMDS 2.9V-3.3V |
||||
|
Ulazni konektori |
BNC konektori |
Ulazno impedance |
75Ω |
||||
|
Video signal |
SDI, HD-SDI, 3G-SDI, automatska identifikacija ulaznih signala |
Potrošnja energije |
14W |
||||
|
konvencionalan |
|||||||
|
Dubina boje |
8&10&12bit |
Radna udaljenost |
1080p Manje ili jednako 100m (molimo koristite visokokvalitetnu žicu) |
||||
|
širina pojasa |
6.75Gbps |
Maksimalna rezolucija |
1080p@60Hz |
||||
|
Radna temperatura |
0 stepen - +50 stepen |
Relativna vlažnost |
10% - 90% |
||||
|
Funkcija dupliranja linije |
podrška |
Rezolucija |
Podržava do 1920 × 1080 @ 60Hz; |
||||
|
Ostale karakteristike |
Podržava hroma, svjetlinu, kontrast, postavke temperature boje i vrijednosti oštrine; Funkcija preklapanja znakova; vrući utikač |
||||||
|
Kartica ulaznog signala-VMC-4I-HV |
|||||
|
|
|||||
|
Ulazni signal |
2-način HDMI signala (kompatibilan sa DVI); 2-put VGA signala; 4- Kanal stereo audio signal |
Potrošnja energije |
12W |
||
|
Ulazni konektori |
Upišite i 19- pin ženski konektor; 15- PIN D-Type ženski konektor; 3- PIN priključni terminalni blok |
||||
|
Rezolucija |
Podržava do 1920×1080@60Hz |
||||
|
konvencionalan |
|||||
|
HDMI priključak: |
|||||
|
Dubina boje |
8 & 10 & 12 bit |
Tip signala |
HDMI, DVI-D, automatska identifikacija ulaznih signala |
||
|
propusni opseg |
6.75Gpbs |
temperaturu |
0 stepen - +50 stepen |
||
|
vlažnost |
10% - 90% |
||||
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, eksterni audio podržava PCM format |
||||
|
standard |
Podržava HDMI1.3, kompatibilan sa HDCP standardom |
||||
|
Upravljanje EDID i DDC-om |
Podržava proširena identifikacija ekrana (EDID) i prikaz podataka podataka (DDC) |
||||
|
VGA port: |
|||||
|
Ulaz spojnice |
Samo spojnica AC |
Razina unosa |
{{0}} 5-2 0VP-P |
||
|
Input Impedance |
75Ω |
Frekvencijski odziv |
20hz -20 K Hz |
||
|
Dobitak |
0 dB |
Preslušavanje |
<-50dB@5MHz |
||
|
Brzina prebacivanja |
200ns (maks.) |
Chroma Space |
Podržavanje podrške YCBCR \ RGB |
||
|
Video signal |
VGA (RGBHV), YPbPr, C-VIDEO, automatska identifikacija ulaznih signala |
||||
|
Ostale karakteristike |
Podržava automatsku ispravku VGA signalnog ulaza i resetiranja tvornice |
||||
|
Funkcija |
Podržavajte vrući utikač i iskopčajte, podržati hroma, svjetlinu, kontrast, postavke temperature boje i vrijednosti oštrine, funkcija prekrivanja znakova podrške |
||||
|
Izlazna signalna kartica-VMC -4 O-HD -4 K |
|||
|
|
|||
|
Izlazni signal |
4-kanalni HDMI signal, 4-kanalni analogni audio signal |
Potrošnja energije |
12.5 W |
|
Izlazni konektori |
Tip A 19- pin ženski, 3- PIN priključni terminalni blok |
Dubina boje |
8bit |
|
konvencionalno |
|||
|
Tip signala |
HDMI, DVI-D |
propusni opseg |
10.2Gpbs |
|
temperatura |
0 stepen - +50 stepen |
vlaga |
10% - 90% |
|
Rezolucija |
8 Podesivi nivoi, do 4096 X 2160 @ 60Hz |
||
|
Audio format |
Ugrađeni audio podržava PCM, Toblet Digital, DTS, DTS-HD formati, vanjski audio podržava PCM format |
||
|
standard |
Podrška HDMI1.4, HDCP2.2 |
||
|
Upravljanje EDID i DDC-om |
Podržati funkciju uređenja Edid i DDC komunikacija |
||
|
Ostale karakteristike |
Podržava postavljanje izlaznog formata, neovisnog prijenosa audio signala i vruće priključenje kroz naredbe |
||
|
Izlazna signalna kartica-VMC-4O-OF |
|||
|
|
|||
|
Izlazni signal |
4-put signala optičkog vlakna |
Potrošnja energije |
32W |
|
Izlazni konektori |
Fiber Optic Module |
Maksimalna stopa |
10,2Gbps |
|
Vrste podataka |
DVI/HDMI |
temperaturu |
0 stepen -+50 stepen |
|
Relativna vlažnost |
10%-90% |
Dubina boje |
8bit, 10bit, 12bit, 16bit |
|
Rezolucija |
Podržava 36 podesivih rezolucija, s najvišom izlaznom rezolucijom od 4K @ 30Hz |
||
|
Fiber Optic Module |
|||
|
Specifikacije interfejsa |
LC interfejs |
||
|
Fiber Optic Signal |
Maksimalna udaljenost prijenosa za single-mode optičko vlakno je 2KM, a za multi-mode je 300M |
||
|
Udaljenost mjenjača |
Udaljenost od 4K30: Jednostavno optički vlakno ima maksimalnu udaljenost od 2km, a višestruki režim je 300m |
||
|
Ostale karakteristike |
|||
|
Podrška za postavljanje izlaznog formata kroz upute, podrška za hot plug i isključivanje |
|||
|
Izlazna signalna kartica-VMC -4 O-HBT |
|||
|
|
|||
|
Video izlaz |
|||
|
Izlazni signal |
4-kanalni HDBT signal |
Izlazni nivo |
TMDS 2.9V-3.3V |
|
Izlazni konektori |
RJ45, sa žuto-zelenim dvobojnim indikatorskim svjetlom |
Izlazna impedancija |
Diferencijalni vod 100Ω |
|
Potrošnja energije |
21W |
||
|
Audio izlaz |
|||
|
Izlazni signal |
4-kanalni stereo signal |
Izlazni konektori |
3,5 mm audio priključak |
|
Izlazna impedansa |
75Ω |
Frekvencijski odziv |
20Hz-20K Hz |
|
kontrola |
|||
|
Kontrolni signal |
4-put RS232 kontrolni signal |
Kontrolna luka |
3- PIN priključni terminalni blok |
|
protokol |
Podržava RS232 protokol |
||
|
konvencionalno |
|||
|
Dobitak |
0 DB |
propusni opseg |
10.2Gbps |
|
Rezolucija |
Podržava do 1080p bešavne |
Preslušavanje |
<-50dB@5MHz |
|
Udaljenost mjenjača |
1080p manje od ili jednako 70m |
Brzina prebacivanja |
200ns (max) |
|
Radna temperatura |
-10 stepen -+40 stepen |
Relativna vlaga |
10%-90% |
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, eksterni audio podržava PCM format |
||
|
HDMI standard |
Podržava HDMI1.4, kompatibilan sa HDCP 2.2 |
||
|
Upravljanje EDID i DDC-om |
Podržati Edid Priručnički upravljački i DDC komunikacijski funkciju |
||
|
Rezolucija |
Podržava 36 podesivih rezolucija, s najvišom izlaznom rezolucijom 1920 × 1080 @ 60Hz |
||
|
Udaljenost prijenosa |
1920 × 1080p60Hz udaljenost mjenjača do 70 metara |
||
|
Ostale karakteristike |
Podržava postavljanje izlaznog formata, vrućim utikačima i poh spoljnim napajanjem funkcija kroz naredbe |
||
|
Izlazna signalna kartica-VMC -2 O-HBT -4 K |
|||
|
|
|||
|
Video izlaz |
|||
|
Izlazni signal |
2- način HDBT signala |
Izlazni nivo |
TMDS 2.9v -3 3V |
|
Izlazni konektori |
RJ45, sa žuto-zelenim dvobojnim indikatorskim svjetlom |
Izlazna impedancija |
Diferencijalna linija 100ω |
|
Potrošnja energije |
21W |
||
|
Audio izlaz |
|||
|
Izlazni signal |
2- Stereo signal |
Izlazni konektori |
3,5 mm audio priključak |
|
Izlazna impedancija |
75Ω |
Odgovor frekvencije |
20hz -20 K Hz |
|
kontrolu |
|||
|
Kontrolni signal |
4-put RS232 kontrolni signal |
Kontrolna luka |
3- PIN priključni terminalni blok |
|
protokol |
Podržava RS232 protokol |
||
|
konvencionalan |
|||
|
Dobitak |
0 dB |
širina pojasa |
10.2Gbps |
|
Rezolucija |
Podržava do 4096 x {1}} @ 30Hz |
Crosstalk |
<-50dB@5MHz |
|
Udaljenost prijenosa |
1080p manje od ili jednako 70m, 4K manje ili jednako 40m |
Brzina prelaska |
200ns (maks.) |
|
Radna temperatura |
-10 stepen -+40 stepen |
Relativna vlažnost |
10%-90% |
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, eksterni audio podržava PCM format |
||
|
HDMI standard |
Podrška HDMI1.4, kompatibilan sa HDCP 2.2 |
||
|
EDID i DDC menadžment |
Podržati Edid Priručnički upravljački i DDC komunikacijski funkciju |
||
|
Rezolucija |
Podržava 36 podesivih rezolucija, sa najvišom izlaznom rezolucijom od 4096 x 2 160@ 30Hz |
||
|
Udaljenost mjenjača |
Podrška 4K do 40m udaljenosti, 1080p do 70m |
||
|
Ostale karakteristike |
Podržava podešavanje izlaznog formata, hot plug i PoH eksternog napajanja putem komandi |
||
|
Izlazna signalna kartica-VMC -4 O-DV |
|||
|
|
|||
|
Izlazni signal |
4-put DVI signala |
Izlazni nivo |
TMDS 2.9v -3 3V |
|
Izlazni konektori |
Ženska luka db 24+5 |
Izlazna impedancija |
75Ω |
|
Potrošnja energije |
6W |
||
|
konvencionalno |
|||
|
Dobitak |
0 dB |
propusni opseg |
4.95Gbit / s |
|
Video signal |
DVI, HDMI, VGA, C-VIDEO, YPbPr |
Maksimalno odlaganje vremena |
5ns (± 1ns) |
|
Tipovi podataka |
8bit |
Preslušavanje |
<-50dB@5MHz |
|
Rezolucija |
36 Podesivi nivoi, do 1920 × 1200 @ 60Hz |
Brzina prelaska |
200ns (max) crosstalk |
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, eksterni audio podržava PCM format |
||
|
Stopa uzorkovanja zvuka |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
Upravljanje EDID i DDC-om |
Podržava proširena identifikacija ekrana (EDID) i prikaz podataka podataka (DDC), koristeći DVI i HDMI standarde |
||
|
Upravljanje HDCP-om |
Podržava digitalnu zaštitu digitalne sadržaje (HDCP) i koristi DVI i HDMI1.3 standarde |
||
|
Ostale karakteristike |
Podržava postavljanje izlaznog formata i hot plugging putem komandi |
||
|
Izlazna signalna kartica-VMC -4 O-HD |
|||
|
|
|||
|
Izlazni signal |
4-kanalni HDMI signal (kompatibilan sa DVI), 4-kanalni analogni audio signal |
Potrošnja energije |
8W |
|
Izlazni konektori |
Tip A 19- pin ženski, 3- PIN priključni terminalni blok |
Dubina boje |
8bit |
|
Tip signala |
HDMI, DVI-D |
propusni opseg |
6.75Gpbs |
|
temperaturu |
0 stepen - +50 stepen |
vlaga |
10% - 90% |
|
Rezolucija |
36 podesivih rezolucija, do 1920×1200@60Hz |
||
|
Audio Format |
Ugrađeni audio podržava PCM, Toblet Digital, DTS, DTS-HD formati, vanjski audio podržava PCM format |
||
|
standard |
Podržati HDMI1.3, kompatibilan sa HDCP-om |
||
|
Upravljanje EDID i DDC-om |
Podržite funkciju Edid učenja i prikaz podataka podataka (DDC) |
||
|
Ostale karakteristike |
Podrška postavku izlaznog formata putem uputa, podržite vrući utikač |
||
|
Izlazna signalna kartica-VMC -4 O-VG |
|||
|
|
|||
|
Video izlaz |
|||
|
Izlazni signal |
4- Vozi VGA signal |
Tip prekidača |
Vertikalni razmak |
|
Izlazni konektori |
15-pin D-tip ženski port |
Izlazni nivo |
{{0}} 5-2 0VP-P |
|
Izlazna impedansa |
75Ω |
Rezolucija |
36 Podesive rezolucije, do 1920 × 1200 @ 60Hz |
|
Tip signala |
Podržava VGA, YPBPR, C-VIDEO formate signala |
||
|
Audio izlaz |
|||
|
Izlazni signal |
4 kanala analognih audio signala |
Izlazna impedansa |
75Ω |
|
Izlazni konektori |
3- PIN priključni terminalni blok |
Odgovor frekvencije |
20hz -20 K Hz |
|
konvencionalno |
|||
|
Dobijati |
0 DB |
Brzina prelaska |
200ns (max) |
|
Preslušavanje |
<-50dB@5MHz |
Potrošnja energije |
6W |
|
Ostale karakteristike |
Podržava postavljanje izlaznog formata i vruće priključivanje kroz naredbe |
||
|
Izlazna signalna kartica-VMC -4 O-AV |
|||
|
|
|||
|
Izlazni signal |
4-kanalni CVBS signal, 4-kanalni analogni audio signal |
Rezolucija |
480i i 576i dva rezolucija su podesive |
|
Izlazni konektori |
BNC konektor, 3-pin priključni blok terminala |
Izlazni audio format |
stereo |
|
Potrošnja energije |
9W |
Udaljenost mjenjača |
Manje od ili jednako 100m (molimo koristite visokokvalitetnu žicu) |
|
konvencionalno |
|||
|
Sprat zvuka zvuka |
-80 DB |
Maksimalna distorzija zvuka |
2.0V |
|
Radna temperatura |
0 stepen - +50 stepen |
Relativna vlažnost |
10% - 90% |
|
propusni opseg |
6,75gbps |
Standard |
Podržava PAL i NTSC formate |
|
Ostale karakteristike |
Podržava postavljanje izlaznog formata i hot plugging putem komandi |
||
|
Izlazna signalna kartica-VMC-4O-SD |
|||
|
|
|||
|
Izlazni signal |
4-kanalni SDI signal (svaki sa jednim izlazom SDI petlje) |
Izlazni nivo |
TMDS 2.9v -3 3V |
|
Izlazni konektori |
BNC konektori |
Izlazna impedancija |
75Ω |
|
Video signal |
SDI, HD-SDI, 3G-SDI |
Potrošnja energije |
15W |
|
Rezolucija |
7 Podesive rezolucije, do 1920 × 1200 @ 60Hz |
||
|
konvencionalan |
|||
|
Dubina boje |
8&10&12bit |
Radna udaljenost |
1080p Manje ili jednako 100m (molimo koristite visokokvalitetnu žicu) |
|
širina pojasa |
6.75Gbps |
Maksimalna rezolucija |
1080p @ 60Hz |
|
Radna temperatura |
0 stepen - +50 stepen |
Relativna vlažnost |
10% - 90% |
|
Ostale karakteristike |
Podržava postavljanje izlaznog formata i vruće priključivanje kroz naredbe |
||
|
Izlazna signalna kartica-VMC -4 O-HV |
|||
|
|
|||
|
Izlazni signal |
2-način HDMI signala (kompatibilan sa DVI); 2-put VGA signala; 4-kanalni stereo audio signal |
Potrošnja energije |
8W |
|
Izlazni konektori |
Tip A 19-pin ženski konektor; 15-pin D-tip ženski konektor; 3-pin priključni blok terminala |
||
|
Rezolucija |
36 Podesive rezolucije, do 1920 × 1200 @ 60Hz |
||
|
konvencionalan |
|||
|
HDMI priključak: |
|||
|
Dubina boje |
8 bita |
Tip signala |
HDMI, DVI-D |
|
propusni opseg |
6.75gpbs |
temperaturu |
0 stepen - +50 stepen |
|
vlažnost |
10% - 90% |
||
|
Audio format |
Ugrađeni audio podržava PCM, Toblet Digital, DTS, DTS-HD formati, vanjski audio podržava PCM format |
||
|
standard |
Podržava HDMI1.3, kompatibilan sa HDCP |
||
|
EDID i DDC menadžment |
Podržati funkciju uređenja Edid i funkciju DDC komunikacije |
||
|
VGA port: |
|||
|
Izlazni nivo |
{{0}}.5-2.0Vp-p |
Izlazna impedancija |
75Ω |
|
Tip signala |
VGA, YPBPR, C-VIDEO |
||
|
Vrsta prekidača |
Vertikalni razmak |
Odgovor frekvencije |
20hz -20 K Hz |
|
Dobijati |
0 dB |
Preslušavanje |
<-50dB@5MHz |
|
Brzina prelaska |
200ns (max) |
||
|
Bandwidth |
Ypbpr: 170MHz; C-video: 150MHz; VGA: 170MHz |
||
|
Video signal |
VGA (RGBHV), YPBPR, S-Video, C-video |
||
|
drugi |
|||
|
Podržava postavljanje izlaznog formata i hot plugging putem komandi |
|||
|
Kartica za pregled signala-VMC-4P-OB |
|||
|
|
|||
|
interfejs |
2 RJ45 portova |
Sposobnost pregleda |
Može pregledati 4 video izvora istovremeno |
|
Protokoli i standardi |
H.264 tehnologija kodiranja, standardni RTSP protokol |
Potrošnja energije |
15W |
|
Rezolucija |
Rezolucija svakog kanala reprodukcije video zapisa može dostići 720p, a rezolucija pregleda može se promijeniti kroz naredbe |
||
|
kontrolu |
Podržava kontrolu matrice, podržava funkciju memorije za isključivanje |
||
|
IP dekoder kartica-VMC-4I-IP |
|||
|
|
|||
|
sučelje |
2 RJ45 porta |
Sposobnost dekodiranja |
Podržava 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz dekodiranje |
|
Audio interfejs |
Audio ulaz 1/2/3/4: rezervisani eksterni audio interfejs |
Potrošnja energije |
1 3 W |
|
Rezolucija |
Podržava rtsp/rtp/rtpo TCP pristup |
ostalo |
Sa memorijom za isključenje |
|
kontrola |
Podržava onvif2.6 protokol, podržava onvif identifikaciju uređaja, podržava pristup onvif protokolu, podržava onvif PTZ kontrolu |
||
|
HDMI signal 70m HDBASET TRANSHITER-VHBT-HD -70 T |
|||
|
|
|||
|
Za upotrebu sa HDBaseT ulaznom karticom i 4K HDBaseT ulaznom karticom |
|||
|
enter |
1-put HDMI |
Ulazni konektori |
Tip A 19- Pin ženski konektor |
|
Izlaz |
1 - HDBASET |
Izlazni konektori |
RJ-45 terminali |
|
Kontrolni interfejs |
1 kanal IR IN, 1 kanal IR OUT, 1 dvosmjerni RS232 |
Kontrolne funkcije |
Podrška CEC-u, IR, RS232 dvosmjerni transparentan prijenos |
|
standard |
U skladu sa HDCP2.2 i HDMI1.4 standardima |
Rezolucija |
Podržava do 3840×2160@30Hz |
|
Radna temperatura |
0 ~ 50 stepen |
vlaga |
10% ~ 90% |
|
Maksimalna potrošnja energije |
14W |
Dimenzije (mm) |
115L x 109W x 16.2H |
|
Udaljenost mjenjača |
1920×1080P60Hz udaljenost prijenosa do 70 metara, 3840×2160@30Hz udaljenost prijenosa do 40 metara |
||
|
ostalo |
Podržati dvosmjerni pokretački dokument i nadogradnju firmvera RS232 |
||
|
HDMI signal 70m HDBASET prijemnik-VHBT-HD {-70 R |
|||
|
|
|||
|
Koristite sa HDBaseT izlaznom karticom, 4K HDBaseT izlaznom karticom |
|||
|
enter |
1 -način HDBaset |
Ulazni konektori |
Tip A 19- Pin ženski konektor |
|
Izlaz |
1-put HDMI |
Izlazni konektori |
RJ-45 terminali |
|
Kontrolni interfejs |
1 kanal IR in, 1 kanal IR van, 1 dvosmjerni RS232 |
Kontrolne funkcije |
Podrška CEC-u, IR, RS232 dvosmjerni transparentan prijenos |
|
standard |
Usklađen sa HDCP2.2 i HDMI1.4 standardima |
Rezolucija |
Podržava do 3840×2160@30Hz |
|
Radna temperatura |
0 ~ 50 stepen |
vlažnost |
10% ~ 90% |
|
Maksimalna potrošnja energije |
14W |
Dimenzije (mm) |
115L x 109W x 16.2H |
|
Udaljenost mjenjača |
1920×1080P60Hz udaljenost prijenosa do 70 metara, 3840×2160@30Hz udaljenost prijenosa do 40 metara |
||
|
ostalo |
Podržati dvosmjerni pokretački dokument i nadogradnju firmvera RS232 |
||
