Pregled
Serija CLIMBER-1009 je najnoviji 12-u-1 multifunkcionalni terminal terminal iz TENDZONE-a, izgrađen na godinama integriranog iskustva u razvoju proizvoda. Ovo napredno rešenje kombinuje najnovije audio algoritme TENDZONE, video kodeke, centralizovanu kontrolu, obradu medija, daljinsku komunikaciju i druge tehnologije. Pokrenut domaćim jezgrom procesora, CLIMBER-1009 je multifunkcionalni integrisani uređaj nove generacije optimizovan za ugrađene sisteme.
Dizajniran sa fleksibilnošću na umu, ovaj proizvod ima dizajn plug-in kartice kako bi se prilagodio različitim potrebama specifičnim za scenarij. Integriše niz funkcija uključujući daljinske video konferencije, lokalno snimanje i emitovanje, audio pojačanje, video matrično prebacivanje, perifernu kontrolu okoline, centralizovani objedinjeni dodir, distribuirane ulazne i izlazne kodeke, IPC pristup, POE gigabitni prekidač i još mnogo toga. CLIMBER-1009 je idealan za primjenu u multimedijalnim konferencijskim salama, pametnim učionicama, predavaonicama, multifunkcionalnim salama, mobilnim komandnim i dispečerskim centrima i drugim okruženjima.
Ovaj 12-u-1 multifunkcionalni terminalski host podržava razne operacije kao što su lokalni i udaljeni sastanci, daljinski prijenos uživo, obuka, nadzor, podučavanje i mobilna komanda. Nudi besprekornu integraciju sa raznim audio-vizuelnim i ekološkim periferijama, omogućavajući inteligentan i efikasan rad. Može se konfigurirati kao hiper-konvergirani sve-u-jednom uređaj s ugrađenim OPS računarom, bežičnom projekcijom ekrana i bežičnim mikrofonskim modulima, nudeći sveobuhvatno rješenje koje štedi prostor i pojednostavljuje interakciju korisnika.
Sa novom generacijom čipova za obradu medija, CLIMBER-1009 pruža snažne performanse i podržava H.265 4K@60fps video kodek, poboljšavajući kvalitet slike i zvuka za vrhunsko HD iskustvo. Osim toga, sadrži značajna poboljšanja u kompatibilnosti, prilagodljivosti mreže, upravljanju kašnjenjem, sprječavanju gubitka paketa, rukovanju s više ekrana i istovremenoj višefunkcionalnoj obradi, što ga čini optimalnim rješenjem za vladu, poduzeća, javnu sigurnost, obrazovanje, medicinu i drugim sektorima.
Karakteristike
OPS Computer:
- Ugradite OPS računar, ispunjava kancelarijske zahteve i može da instalira kancelarijski softver, kao što je Tencent Meeting, za video konferencije zasnovane na softveru. (Prilagodljivo sa domaćim OPS-om prema specifičnim potrebama).
Pametna centralizovana kontrola:
- Integrisano upravljanje multimedijalnom opremom putem konferencijskog tableta, omogućavajući objedinjeno upravljanje audio i video, video konferencijama, snimanjem, emitovanjem i perifernim uređajima trećih strana.
- Podržava uobičajena centralna upravljačka sučelja kao što je RS232/485/IR/IO/RELAY za jednostavnu integraciju s drugim uređajima.
- Podržava Zigbee IoT protokol za dodatne opcije kontrole.
- Dvosmjerna kontrola preko jedne serijske veze za pojednostavljeno upravljanje sistemom.
- Kombinira žičanu kontrolu s bežičnom IoT kontrolom kako bi osigurao stabilan rad i spriječio smetnje.
4K video matrica visoke definicije:
- 4-unutra-6-izlazna 4K60 HD bešavna video matrica sa punom fleksibilnošću za višestruke konfiguracije ekrana.
- Podržava različite scenarije kao što su multimedijalne konferencijske sobe, multimedijalne učionice i komandni centri.
- Olakšava lokalnu centraliziranu kontrolu, prikaz, zvučno pojačanje i druge zahtjeve.
- Podržava tehnologiju kodeka distribuiranog interaktivnog sistema multimedijalnih informacija (MIDIS), koja funkcioniše kao distribuirani ulaz/izlaz interfejs.
Digitalni audio procesor:
- 8-unu-4-izlaz potpuno opremljen audio interfejsom, uključujući ugrađeni mrežni audio i HDMI audio podršku.
- Integrisani 5A audio algoritam koji smanjuje odjek i buku, idealan za okruženja učionica i konferencijskih sala.
- Ugrađeno digitalno pojačalo sa nazivnom snagom 2×100W za jasne, moćne audio performanse.
Video konferencije:
- Funkcija lokalnog snimanja i reprodukcije za video konferencije.
- Podržava daljinske interaktivne SIP pozive, omogućavajući dvosmjernu audio i video komunikaciju za daljinsku suradnju.
- Opciona interaktivna autorizacija sa više strana za besprekornu integraciju sa platformama za video konferencije treće strane, podržavajući standardne protokole.
Bežični mikrofon:
- UHF prijemnik, podržava bežični pristup mikrofonu, za lokalno pojačanje zvuka, snimanje konferencije, pojačanje govora na video konferenciji;
Bežična projekcija ekrana:
- Podrška za bežično prikazivanje slike na radnoj površini prijenosnog uređaja, pametnog telefona ili tableta na ekranu pomoću malog ključa ili klijenta za projekciju ekrana.
POE mrežni prekidač:
- Podržava IPC napajanje, sliku i kontrolu preko jednog kabla, pojednostavljujući ožičenje i instalaciju.
- TCP/UDP mrežna kontrola za uređaje trećih strana, poboljšavajući integraciju sistema.
- Pruža dokumentaciju API interfejsa za prilagođene integracije.
Lokalno snimanje i reprodukcija:
- Podržava lokalno snimanje od 4 do 6 video streamova, omogućavajući lako skladištenje i pristup video zapisima.
- Idealno za snimanje sastanaka, prijenos događaja uživo i treninge.
Ulazno/izlazni interfejs:
- Podržava integraciju sa multimedijalnim distribuiranim interaktivnim sistemima za distribuirano planiranje i komandu.
- Pruža više I/O opcija za fleksibilno povezivanje sistema i upravljanje.
IPC pristup:
- Podržava do 16 IPC video ulaza, sa mogućnošću upravljanja lokalnim izlazom i snimanjem.
- Idealno za okruženja koja zahtijevaju video nadzor i integraciju praćenja.
Stabilan i pouzdan:
- Izgrađen na ugrađenom Linux sistemu, osiguravajući imunitet na viruse i obezbjeđujući sigurno radno okruženje.
- Dizajn strukture nosioca za neprekidan rad 24 sata dnevno, 7 dana u nedelji, čineći sistem izuzetno pouzdanim i pogodnim za kritične aplikacije.
- Uređaj se može ugraditi u standardni ormarić ili koristiti samostalno, nudeći fleksibilne mogućnosti ugradnje.
- LCD prednji panel za jednostavno praćenje i ažuriranje statusa.
- Dvostruki prekidači za napajanje (hard power i soft power) za besprijekoran rad i funkciju pripravnosti/buđenja sistema.

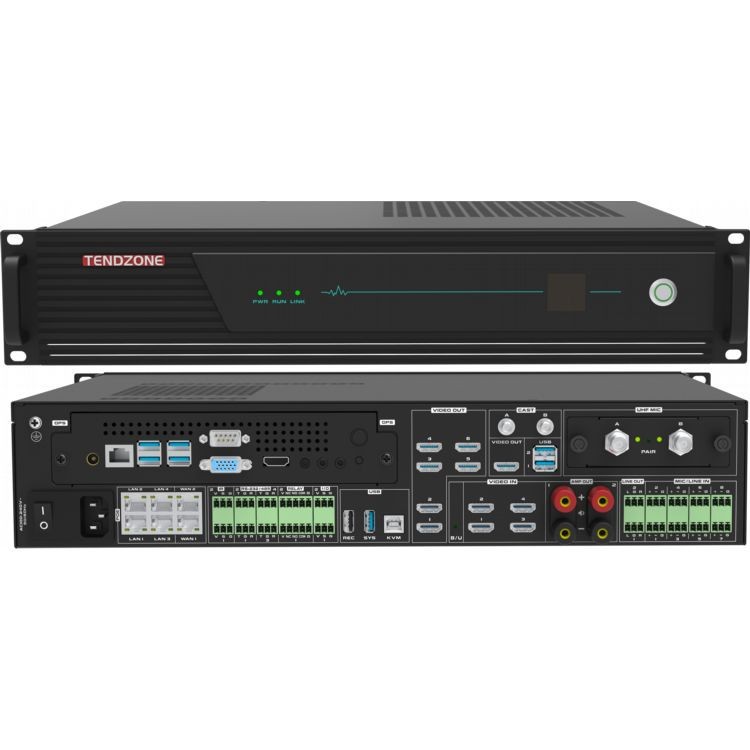

Slika zadnjeg panela:
(1) OPS računar ( 2 ) Prekidač za napajanje domaćina (3) Napajanje domaćina ( 4 ) Gigabitni Ethernet portovi * 6 (4 od kojih su POE) ( 5 ) IR infracrveni interfejs * 2 ( 6 ) RS-232/485 interfejs * 3 + RS-232/485 port za otklanjanje grešaka * 1 ( 7 ) ELAY kontrolni port * 2 ( napon i struja: 12V/ne više od 1A) (8) I/O interfejs*2 (napon i struja: 12V/ne više od 1A) (9) USB Type-A *2, USB Type-B*1 (10) HDMI izlazni port * 6 ( 1 1 ) HDMI ulazni port *4 ( 1 2 ) Terminal za pojačalo 100W@8 ohma * 2 para ( 13 ) L/R Phoenix terminal stereo izlaz * 2 ( 4 nezavisna audio izlaza ukupno ) (14) MIC/LINE ulazni port * 8 (15) CAST bežična projekcija (16) UHF bežični govorni modul
Popularni tagovi: dvanaest u jednom integrisani procesor, Kina, proizvođači, dobavljači, fabrika, integrisani procesori dvanaest u jednom
SPECIFIKACIJE
|
projekat |
Specifikacije |
|
Sigurno i stabilno |
Usvajanje sistemske arhitekture industrijske klase, razvijene na bazi LINUX sistema, bez virusa |
|
Data Interface |
2 USB Type-A, 1 USB Type-B |
|
Mrežna kamera |
12 lokalnih mrežnih kamera, 4 mrežno prosljeđivanje |
|
Video Codec |
Do 4 kanala 1080P60 kodiranja, do 4 kanala 1080P@60 dekodiranja, ili 8 kanala 1080P@30 kodiranja i 8 kanala 1080P@30 dekodiranja; |
|
Audio i video protokol |
Audio podržava G.711, G.722, G722.1, G722.1C, AAC i podržava dekodiranje tokova audio kodova Video podržava H.264HP, MP, BP, H265MP |
|
Display terminal |
Ugrađena funkcija razdvajanja videa, koja može realizovati sintezu jednog ekrana/slika-u-slici/slike-izlaz-slike, preklapanje titlova, preklapanje naziva terminala i prikaz logotipa stanice u jednom, dvostrukom, tri, četiri, pet, šest, sedam, osam, devet, deset, trinaest i šesnaest podeljenih ekrana |
|
kontrolna tabla |
Podržava različite kontrolne panele, opciono 10.1-inčni žičani Android ekran osjetljiv na dodir (standardno bez zidnog nosača, bez podrške za POE), 10.1-mrežni PoE ekran osjetljiv na dodir, 10.{{5 }}inčni mrežni PoE zidni ekran osjetljiv na dodir (standardno sa zidnom donjom kutijom) |
|
Stopa kodeka |
Maksimalno 16 kanala 1080P kodeka, 512Kbps~16Mbps po kanalu |
|
Audio ulaz |
8-način Phoenix terminal ulaz (podržava 48V fantomsko napajanje MIC ulaz ili linijski linearni ulaz) , 4 -način HDMI ugrađeni audio ulaz, 1-način OPS audio ulaz, 1-način bežični audio ulaz za projekciju (opciono), 1-način audio ulaz bežičnog govornog modula (opciono) |
|
Audio izlaz |
4-izlazni audio izlaz (ili 2 para L/R Phoenix terminal stereo izlaza), 2-put 100W@8 ohm digitalni izlaz pojačala (ili 2-put 150W@4 ohm digitalni izlaz za pojačalo) , 2 -put HDMI ugrađeni audio izlaz; podržava podešavanje jačine zvuka, audio podržava sinhronizaciju i miksanje. HDMI OUT1 podržava pojačanje svih audio ulaza, HDMI OUT2~HDMI OUT6 podržava samo mrežni RSTP stream audio pojačanje. |
|
Video ulaz |
4 HDMI ulazna interfejsa, 16 ulaza za IP mrežnu kameru; HDMI IN1 i HDMI IN3 podržavaju ulaz sa maksimalnom rezolucijom od 4K30, a HDMI IN2 i HDMI IN4 podržavaju ulaz sa maksimalnom rezolucijom od 1920*1080@60; |
|
Video izlaz |
1) 6- kanal HDMI izlazni interfejs, od kojih su HDMI OUT2~HDMI OUT6 homologni signalni izlazi; HDMI OUT1 podržava maksimalnu rezoluciju od 4K30 izlaza, a HDMI OUT2~HDMI OUT6 podržava maksimalnu rezoluciju od 1920*1080@60 izlaza; 2) Kada ugrađeni OPS računar otvori Tencent sastanak (ako je kamera povezana na HDMI IN), ugrađeni OPS računarski ekran može se emitovati samo sa HDMI OUT1, a HDMI OUT2~6 može prikazati samo ekran kamera povezana na HDMI IN; 3) Kada ugrađeni OPS otvori Tencent sastanak (kada je samo jedna USB kamera direktno povezana na USB port OPS-a kao Tencent kolekcija kamera za sastanke), ugrađeni OPS ekran računara može se emitovati sa HDMI OUT1~ 6; 4) Kada Tencent Meeting nije u toku, izlaz HDMI OUT1 i HDMI OUT2~6 se može izabrati između bežične projekcije ekrana, ugrađenog OPS računara i HDMI IN1~4; |
|
Audio Processing |
Podržava automatsko poništavanje eha (AEC), automatsku kontrolu pojačanja (AGC), automatsko poništavanje/supresiju buke (ANC/ANS), automatsko poništavanje povratnih informacija (AFC), matricu miksanja (AM), kompenzaciju gubitka paketa (PLC) |
|
Video Processing |
Podržava prilagodbu video rezolucije, prebacivanje, dodjelu, podjelu ekrana, prikaz preklapanja titlova, prekrivanje naziva terminala, prikaz logotipa stanice i podešavanje parametara slike; titlovi i preklapanje naziva terminala podržavaju proizvoljno podešavanje položaja; logotip stanice podržava podešavanje gornjeg lijevog, gornjeg desnog, donjeg lijevog i donjeg desnog položaja i podržava podešavanje prikaza transparentnosti; |
|
Communication Protocol |
SIP, BFCP dual stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Mrežni interfejs |
1 WAN port, 5 LAN portova; ili postavite 6 mrežnih portova da budu potpuno povezani; 4 mrežna porta podržavaju PoE napajanje; Napomena: Ako trebate da se povežete na PoE prekidač treće strane, preporučujemo da koristite mrežni port koji ne podržava PoE za povezivanje na PoE prekidač druge strane kako biste bili sigurni da jedan od mrežnih portova ne obezbeđuje eksterno PoE napajanje . Pokušajte da se ne povezujete direktno jedni na druge pomoću PoE interfejsa. |
|
Funkcija miješanja |
Takođe podržava lokalni audio, HDMI ugrađen audio i daljinski audio RTSP pristupni tokovi mreže koji ulaze u mikser i može dinamički birati miksovanje; takođe podržava ugrađeni OPS audio ulaz, ugrađeni audio ulaz za bežičnu projekciju ekrana (opciono) i ugrađeni audio ulaz bežičnog govornog modula (opciono) koji ulazi u mikser; |
|
Centralna kontrola |
Centralna kontrola jednim dodirom: sistem prebacivanja, podešavanje izlazne jačine, prebacivanje izvora signala, kontrola kamere, kontrola snimanja i emitovanja, daljinski poziv, kontrola okoline, itd. Podržava napajanje 12V kontrolne table preko RELAY porta; |
|
Interfejs za kontrolu okoline |
3-način RS-232/485 interfejs, 1*RS232/RS485 DEBUG , 2-način RELEJ, 2-način I/O, 2-infracrveni IR |
|
videokonferencija |
Podržava H.323 point-to-point video konferencijske pozive i pomoćno slanje toka; Podržava SIP point-to-point video konferencijske pozive i pomoćno slanje toka; Jedna mašina podržava najviše 6-konferencija za žurke (preko SIP protokola), podržava kreiranje više šablona konferencije, podržava zakazane konferencije i automatski saziva konferencije prema zakazanom vremenu; možete pozvati nove terminale da se pridruže konferenciji tokom konferencije ili izbaciti terminal iz konferencije; možete isključiti/uključiti zvuk bilo kojeg mjesta ili isključiti/uključiti zvuk svih mjesta jednim klikom; Kada se koristi H.323 protokol, podržana je GK registracija i pozivi se mogu obavljati putem kratkih brojeva; Kada se koristi SIP protokol, podržana je SIP registracija i pozivi se mogu obavljati putem kratkih brojeva; |
|
Push stream |
Podržite streaming na ne manje od 8 različitih platformi za prijenos uživo u isto vrijeme |
|
Funkcija prijenosa uživo |
Podržava do 10-multicast kanala, prijenos uživo i na zahtjev |
|
Funkcija snimanja |
Podržava korišćenje kao terminal za distribuciju snimanja i emitovanja i klijent, sa maksimalno 4 lokalna toka snimanja (ili snimanje 1 4K slike), format fajla za snimanje i emitovanje je MP4, podržava automatsko kopiranje USB fleš diskova, prisilna nadogradnja USB fleš disk sistema i vraćanje početne konfiguracije, podržava upravljanje sadržajem fajla snimanja (preuzimanje/izvoz/uređivanje/brisanje) |
|
Interni hard disk |
Standardni 2TB 3.5-inčni hard disk za nadzor, može se proširiti na 12TB hard disk preko USB-a |
|
Mrežna komunikacija |
Podrška za 4 -miješanje i reprodukciju zvuka kanala, podrška za spavanje i buđenje mreže, prekidač sistema jednim dodirom |
|
Funkcija održavanja |
Podržava upravljanje web sučeljem, pruža brzu konfiguraciju portova uređaja, podržava izmjenu lozinke za web port, modifikaciju IP adrese, vraćanje na tvorničke postavke, nadogradnju softvera, indikatorsko svjetlo, infracrveno učenje, upravljanje dnevnikom, otklanjanje grešaka u serijskom portu, udaljeno otklanjanje grešaka Telnet, daljinsko upravljanje i upravljanje održavanjem |
|
Ugrađeni OPS računarski modul |
1) OPS računar (Windows verzija) modul, standardna konfiguracija integrisani računar OPS 11. generacije, 16G memorija, 512G hard disk, instaliran sa Windows 11 Professional operativnim sistemom; 2) Može se instalirati funkcija Tencent Conference koja podržava upotrebu eksternih video i audio signala kao kamere i mikrofona Tencent konferencije. Istovremeno, Tencent Conference video interfejs se može emitovati preko lokalnog HDMI OUT1 interfejsa i pojačati preko lokalnog audio interfejsa; 3) HDMI OUT2 interfejs se koristi kao jedini izvor akvizicije za Tencent Conference video ulaz; |
|
Funkcija bežične projekcije ekrana |
1) Opcionalni bežični modul za projekciju ekrana podržava bežični prijenos desktop slika prijenosnog terminala PC/mobilnog telefona/PAD-a do hiper-konvergiranih čvorova u oblaku preko bežičnog predajnika za projekciju ekrana ili klijenta za projekciju ekrana, i izlaz preko lokalnog HDMI OUT sučelja za ostvarivanje bežičnog dijeljenja funkcije kao što su dijeljenje slika/prezentacija/video fajl/kancelarijska saradnja; 2) USB1 se koristi za uparivanje sa bežičnim predajnikom za projekciju ekrana; USB2 se koristi za nadogradnju softverske verzije bežičnog modula za prijem projekcije ekrana; 3) Antena modula bežičnog prijemnika može se proširiti do plafona konferencijske sobe kako bi se poboljšao prijemni signal bežičnog projekcijskog platna; |
|
Ugrađeni bežični govorni modul |
Opcioni modul bežičnog mikrofona/ogrlice/slušalica, koji podržava uparivanje sa hiper-konvergentnim čvorovima oblaka kao izvor zvuka za lokalno pojačanje zvuka, lokalno snimanje i snimanje konferencije za emitovanje i pojačanje govora na video konferenciji; UHF bežični modul za prijem govora, podržava 2 mikrofona koji govore u isto vrijeme; |
|
Instalacija |
2 U telekom standardna instalacija ormara, preporučuje se da se instalira blizu periferne opreme kako bi se smanjilo opterećenje ožičenja |
|
Veličina uređaja |
Veličina proizvoda: širina * visina * dubina 436,8 mm * 89 mm * 320 mm |
|
Ulazni napon i struja |
AC100~240V/50~60Hz |
|
Potrošnja energije uređaja |
Bez eksternog izlaza za zvučnike i uređaja sa POE napajanjem: Tipična potrošnja energije Kada su dva eksterna zvučnika i eksterni uređaj sa POE napajanjem povezani : Potrošnja energije pri punom opterećenju |
|
Težina opreme |
Neto težina cijele mašine je 9.3KG, a ukupna težina sa ambalažom je 12KG |
|
Radna temperatura |
0~45 stepeni Radni |
|
Vlažnost Visina |
10% do 90%, visina manja ili jednaka 5000 metara |
80W
350 W
