Pregled

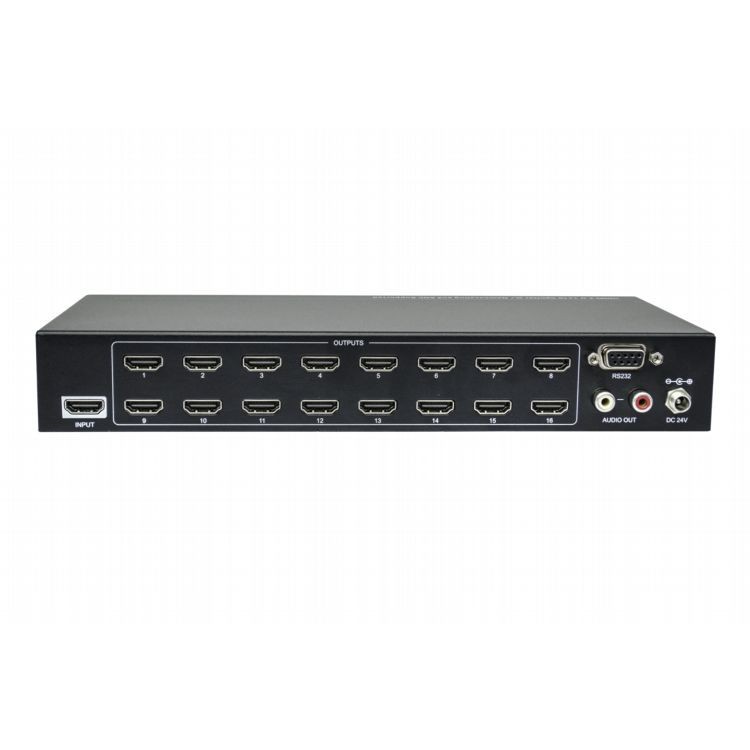

The Fondzone SP 116- HD460U je 1x16 HDMI razdjelnik za A / V rješenja koja može distribuirati jedan HDMI ulaz na šesnaest HDMI izlaza. Splitter podržava 4K signale do 4k @ 60Hz 4: 4: 4, HDR 10, Dolby Vision i značajke napredne opcije EDID upravljanja pomoću 4- PIN DIP prekidača na prednjoj ploči jedinice. Takođe podržava smanjenje paliranja tako da 4K video ulaz može automatski biti smanjen na 1080p izlaz prilikom povezivanja ekrana koji podržava samo rezoluciju do 1080p. Stereo analogni L / R Audio izlaz je predviđen za audio de-ugradnju iz HDMI ulaza i razdjelnika podržava CIK i RS232 kontrolu.
Karakteristike
- HDMI V2.0, 4K@60Hz 4:4:4 8bit, HDR 10, Dolby Vision.
- HDCP 2.2.
- Kompatibilan sa HDMI AOC kablom, pruža do 5v100mA napajanje na svakom izlazu.
- Automatski 4k do 1080p dolje.
- Stereo analogni L / R audio izlaz za audio de-ugradnju sa HDMI ulaza.
- Pametno EDID upravljanje i HDCP upravljanje.
- CEC i RS232 kontrola.
Popularni tagovi: 16CH 4K 60 4: 4: 4 HDR HDMI distributer, Kina 16CH 4K 60 4: 4: 4 Proizvođači distributera HDR HDMI, dobavljači, tvornica
SPECIFIKACIJE
|
Video |
|
|
Input |
(1) HDMI |
|
Ulazni konektor |
(1) tip-ženska HDMI |
|
Ulazna video rezolucija |
Do 4k @ 60Hz 4: 4: 4 8 Bit, HDR10, Dolby Vision |
|
Izlaz |
(16) HDMI |
|
Izlazni konektor |
(16) Tip-A ženka HDMI |
|
Izlazna video rezolucija |
Do 4k @ 60Hz 4: 4: 4 8 Bit, HDR10, Dolby Vision, podržava 4k do 1080p smanjenja. |
|
HDMI izlaz |
Podržava do 5V100mA moć za AOC kabl. |
|
HDMI standard |
V2.0 |
|
HDCP verzija |
2.2 |
|
HDMI audio signal |
LPCM 7.1 audio, Dolby Atmos®, Dolby® TrueHD, Dolby Digital® Plus, DTS:X™ i DTS-HD® Master Audio™ prolaz. |
|
Analogni audio izlaz |
|
|
Izlaz |
(1) audio |
|
Izlazni priključak |
(1) RCA (L+R) |
|
Odgovor frekvencije |
20Hz ~ 20kHz, ± 1db |
|
Maksimalni nivo izlaza |
2.0Vrms ± 0.5dB. 2V=16dB visina iznad-10dBV (316mV) nominalnog signala potrošačke linije |
|
THD+N |
< 0.05%, 20Hz~20kHz bandwidth, 1kHz sine at 0dBFS level (or max level) |
|
SNR |
>80dB, 20hz ~ 20khz pojas širine |
|
Izolacija Crosstalka |
< -80dB, 10kHz sine at 0dBFS level (or max level before clipping) |
|
Odstupanje od nivoa LR |
< 0.05dB, 1kHz sine at 0dBFS level (or max level before clipping) |
|
Sposobnost izlazne opterećenja |
1HHM i viši (podržava 10x paraleled 10KOHM opterećenja) |
|
Nivo buke |
- 80 DB |
|
Kontrola |
|
|
Kontrolna luka |
(1) Edid prekidač, (1) FW, (1) RS232 |
|
Kontrolni konektor |
(1) 4- PIN DIP prekidač, (1) Micro-USB, (1) Ženska DB9 |
|
Opći |
|
|
Bandwidth |
18Gbps |
|
Temperatura rada |
-5 stepen ~ +55 stepen |
|
Temperatura skladištenja |
-25 stepen ~ +70 stepen |
|
Relativna vlažnost |
10%-90% |
|
Eksterno napajanje |
Ulaz: AC 100 ~ 240V, 50 / 60Hz; Izlaz: 24V DC 1.25A |
|
Potrošnja energije |
26W (maks.) |
|
Dimenzija (w * h * d) |
268mm x 40mm x 125mm |
|
Neto težina |
1.14KG |
