Pregled

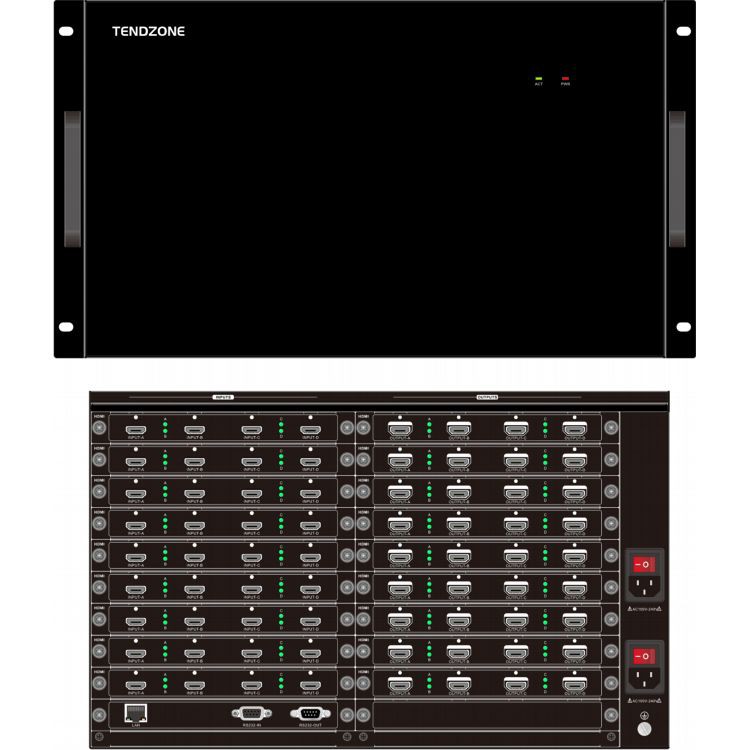

Tendzone VHM-0909D video zidni kontroler je nova generacija opreme za inteligentnu obradu slike koju je nedavno lansirala naša kompanija. Arhitektura čistog hardverskog FPGA dizajna podržava prozore, superpoziciju i roaming prikaz višekanalnih full HD signala; ne samo da može prikazati dinamičku sliku na više ekrana, već i prikazati više dinamičkih slika na jednom ekranu kako bi se postigla funkcija spajanja više prozora; slika ima ultra-nisku latenciju, bez diskretizacije i bez gubitka okvira, postižući savršenu prezentaciju slike.
Posebno je dizajniran za prigode za koje je potreban visokokvalitetni prikaz višestrukih video slika, a pogodan je za razne industrije, poput sigurnosnog nadzora, vojne komande, obrazovanje i istraživanje, vladine agencije, oglašavanje, izložbe, prodaja kućnih uređaja, Nastupi i zabava itd.
Karakteristike
- Potpuna hardverska fpga arhitektura, modularni dizajn, hibridna struktura plug-in, nema ugrađenog operativnog sistema i odlične performanse obrade slike;
- Podržite bešavne preklopljenje, bez crnog ekrana, zaglavljenim ekranom, otjecanjem, kidanjem itd. Za vrijeme prebacivanja;
- Podržati LCD i LED velikim spajanjem ekrana;
- Podržava višestruki ulazni format signala, 4K@60Hz HDMI/DP ulaz, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Podržava izlaz u bilo kojoj rezoluciji. 4K izlazna kartica podržava maksimalnu rezoluciju od 4096x2160@30, maksimalno 4096 piksela i maksimalno 3840 piksela. 2K izlazna kartica podržava maksimalnu rezoluciju od 1920x1200@60, maksimalno 2560 piksela i maksimalno 1920 piksela.
- Način upravljanja: Web, RS232 serijski port i LAN priključak;
- Komande serijskog porta mogu realizovati pozivanje scene, čuvanje scene, cikliranje scene, prebacivanje signala, postavljanje upita i IP-a itd.
- Podržava izvor ulaznog signala OSD prilagođenu funkciju prikaza znakova, možete postaviti font karaktera, veličinu, boju, prozirnost, poziciju itd.
- Podržati web kontrolu, podržati računare, mobilne telefone, tablete i druge uređaje za kontrolu sistema i kompatibilni sa više pregledača. Kroz web korisničko sučelje, otkrivanje veze signala, prebacivanje signala, scenski poziv, uštedu scene, birači na sceni, mrežno upravljanje nadogradnjom, resetiranje tvornice itd. (Napredna kontrolna kartica);
- Podrška ulaznim izvornim prikazom signala i echo echone echo-echoed-echo (napredna upravljačka kartica);
- Podržava prikaz titlova za pomicanje i prikaz pozadine karte ultra visoke definicije (napredna kontrolna kartica);
- Podržava detekciju svih ulaznih signala u realnom vremenu, olakšavajući korisnicima da posmatraju i otkriju status pristupa ulaznih signala;
- Podržava proizvoljno otvaranje prozora, preklapanje, roaming, razdvajanje, zumiranje, rastezanje i rezanje slika;
- Podržava prikaz slike u slici, prikaz preklapanja slike, prikaz jednog ekrana na više ekrana i funkcije spajanja na velikom ekranu;
- Narudžba sloja i postavke imovine prozora preklapanja mogu se realizirati putem računalnog softvera domaćina;
- Izlazni ekran podržava do 8 prozora na jednom ekranu;
- Jedan ulazni izvor podržava proizvoljni prozor;
- Ulazne i izlazne ploče podržavaju vruće zamjene;
- Podrška uštedu scena, pozivanje scene, pregled scene i biranje scene;
- Podrška uvozu i izvozu konfiguracije spajanja;
- Podržava izrezivanje i prikaz bilo koje pozicije izvora signala, a isti signal može podržati četiri izrezivanja;
- Podržava unaprijed postavljeni način otvaranja prozora i fleksibilno pozivanje;
- Podržava online nadogradnju cijelog stroja, olakšavajući održavanje i remont.
Popularni tagovi: 18 CARDS hibridni modularni video zidni kontroler, Kina 18 karata Hybridni modularni video zidovi proizvođači, dobavljači, tvornica
SPECIFIKACIJE
|
Opći performans |
|
|
Specifikacije šasije |
6 U |
|
Utor za unos kartice |
9 |
|
Utor za izlaznu karticu |
9 |
|
Maksimalan broj ulaznih kanala |
36 |
|
Maksimalan broj izlaznih kanala |
36 |
|
Ulazna rezolucija |
Podržana najviša rezolucija iznosi 3840 × 2160 @ 60Hz |
|
Izlazna rezolucija |
Maksimalna podržana rezolucija 4096x2160@30 Hz |
|
Broj prozora |
Jedan ekran podržava do 8 ekrana |
|
Input |
|
|
1 HDMI/1 DP (odaberite jedan) |
Podržava HDMI 2.0 , podržava DP1.2 , kompatibilan sa HDCP , rezolucija podržava 4096*2160@60Hz i 3840*2160@60Hz |
|
2- kanal DP |
Podrška DP1.1, Rezolucija podržava 4096 * 2160 @ 30Hz i 3840x2160 @ 30 , |
|
2- Kanal HDMI |
Podrška HDMI 1.4, kompatibilan sa HDCP, rezolucijom podržava 4096 * 2160 @ 30Hz i 3840 * 2160 @ 30hz |
|
4-kanal HDMI |
Podrška HDMI 1.3, kompatibilan sa HDCP, rezolucijom podržava 1920 x 1200 @ 60Hz |
|
4-kanal DVI |
DVI je kompatibilan sa HDMI, podržava HDCP standard i podržava Rezoluciju 1920 x 1200 @ 60Hz , |
|
4- Kanal VGA |
Standard VGA signala, rezolucija podržava 1920x1080P @60Hz , |
|
4- Kanal SDI |
Kompatibilan sa HD-SDI, 3G SDI, SD I, rezolucija podržava 1920x1080P @60Hz |
|
4-kanal CVBS |
CVBS format signala, rezolucija podržava PAL: 720x576I, NTSC: 720x480I |
|
Osnovna kontrolna kartica |
Podržava lokalnu logičku kontrolu, 232 kontrolu, kao što je otvaranje prozora, roaming, itd. 2. Podrška RS232 brza centralna kontrola 3. Podržava kontrolu RS232 petlje |
|
Napredna kontrolna kartica |
Osnovna mapa, titlovi, eho (8 kanala), pregled, WEB funkcije u jednom, uključujući funkciju kontrolne kartice osnovne verzije |
|
Izlaz |
|
|
DVI |
DVI je kompatibilan sa HDMI, sa maksimalnom rezolucijom od 1920x1200 @60Hz , podrška 1920×1200@60Hz |
|
HDMI |
Kompatibilan sa HDMI, DVI-D, podrška HDMI 1.3, Rezolucija do 1920x1200 @ 60Hz , rezolucija podržava HDMI 1.3 , podrška 1920×1200@60Hz |
|
4k HDMI |
Format video signala podržava HDMI 1.4, a maksimalna rezolucija podržava 4096x2160 @ 30Hz |
|
Other |
|
|
Struktura šasije |
2 slota za ulazne kanale, 3 slota za izlazne kanale |
|
Veličina šasije (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Težina (Kg) |
5.8 |
|
Potrošnja energije (W) |
2 5 |
|
napajanje |
Dvostruko napajanje, 100V~240V AC, 50/60Hz |
|
Kontrola |
|
|
RS232 kontrola |
DB9 sučelje serijskog porta |
|
TCP / IP kontrola |
Usklađen sa TCP/IP protokolom |
|
HDMI2.0 ulazna kartica - VMH-1I-HD-4K |
|
|
|
Podrška HDMI2. 0, kompatibilan sa HDCP-om, podrška DP1.2 |
|
Maksimalna ulazna rezolucija 3840x2160 @60Hz |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Dvostruka 4K DP ulazna kartica-VMH-2I-DP-4K |
|
|
|
Podrška DP1.1, kompatibilan sa HDCP-om |
|
Maksimalna rezolucija unosa 3840x2160 @ 30Hz |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Dual 4K HDMI ulazna kartica-VMH -2 i-HD -4 K |
|
|
|
Podržava HDMI, DVI-D formate signala, podržava HDMI standarde, kompatibilan sa HDCP |
|
Maksimalna rezolucija unosa 3840x2160 @ 30Hz |
|
Jedan ulazni signal podržava proizvoljno otvaranje prozora |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Četvorokanalna HDMI ulazna kartica-VMH-4I-HD |
|
|
|
Podržava HDMI, DVI-D formate signala, podržava HDMI standarde, kompatibilan sa HDCP |
|
Maksimalna ulazna rezolucija 1920x1200 @60Hz |
|
Jedan ulazni signal podržava proizvoljno otvaranje prozora |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Uz ugrađenu EDID tehnologiju upravljanja, podržite DDC kontrolu |
|
Sa funkcijom uštede pri isključivanju |
|
Quad DVI ulazna kartica-VMH-4I-DV |
|
|
|
Podržati HDMI, DVI-D signalni formati, podržavaju HDMI1.3, kompatibilan sa HDCP-om |
|
Maksimalna rezolucija unosa 1920x1200 @ 60Hz |
|
Jedan ulazni signal podržava proizvoljno otvaranje prozora |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Uz ugrađenu EDID tehnologiju upravljanja, podržite DDC kontrolu |
|
Sa funkcijom uštede pri isključivanju |
|
Quad VGA ulazna kartica-VMH-4I-VG |
|
|
|
Podržava VGA format signala |
|
Maksimalna ulazna rezolucija 1920x 1080 @60Hz |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede pri isključivanju |
|
Četverokanalni SDI ulaznica-VMH -4 I-SD |
|
|
|
Podržati Format SDI signala, ulazni i izlazni signal prijenos signala udaljenosti do 100m |
|
Maksimalna ulazna rezolucija 1920x 1080 @60Hz |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Uz ugrađenu EDID tehnologiju upravljanja, podržite DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Četvorokanalna CVBS ulazna kartica-VMH-4I-AV |
|
|
|
Podržati format signala CVBS, adaptivni PAL i NTSC |
|
Rezolucija podrške PAL: 720x576I, NTSC: 720x480I |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Quad DI audio ulazna kartica-VMH -4 I-DVA |
|
|
|
4- Put DVI ulaznog signala (DVI sučelje sa zvukom) |
|
Konektor: DVI-I ženska luka |
|
Normalna radna energija Potrošnja: 7,1W |
|
Format video signala: kompatibilan sa HDMI, DVI-D |
|
Standard: Podržava HDMI1.3, kompatibilan sa HDCP |
|
Rezolucija unosa: do 1920x1200 @ 60Hz |
|
Format audio signala: Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate |
|
Četvorokanalna HDMI audio ulazna kartica-VMH-4I-HDA |
|
|
|
4- Kanal HDMI ulazni signal, {1}} kanalni analogni ugrađeni audio signal |
|
Konektor: Tip A 19-pin ženski, audio Phoenix terminal |
|
Normalna radna potrošnja energije: 9W |
|
Format video signala: kompatibilan sa HDMI, DVI-D |
|
Standard: Podrška HDMI1.3, kompatibilan sa HDCP-om |
|
Rezolucija unosa: do 1920x1200 @ 60Hz |
|
Format audio signala: Ugrađeni audio podržava PCM, Toble Digital, DTS, DTS-HD formati; Vanjski audio podržava PCM format, PCM 48kHz |
|
Četvorokanalna IP kartica za dekodiranje-VMH-4I-IP |
|
|
|
1 RJ45 ulazno sučelje, podržava H.264 / H.265 / RTSP / RTP standardni protokol za dekodiranje; 1 2 K HDMI ulaz |
|
RJ45 podržava 3840 * 2160 @ 30 rezolucijskog dekodiranja; HDMI podržava do 1920 * 1200 ulaz rezolucije |
|
Podržava pristup mrežnim kamerama od glavnih proizvođača na tržištu (Hikvision, Dahua itd.); Podržava 1- kanal 4K30Hz, ili 2- kanal 4k @ 24Hz, ili 4- kanal 1080p @ 60Hz, ili 9- kanal 1080p @ 25Hz, ili 16- kanal 720p @ 25Hz, ili 32- kanal D1 dekodirajući dekodiranje mrežnog signala i zidni prikaz |
|
Podržava više zaslona zaslona, uključujući 1 ekran, 4 ekrana, 9 ekrana, 16 ekrana, 36 ekrana i podešavanja po mjeri |
|
Podržava ONVIF, RTSP i druge mrežne protokole za striming |
|
Podržava uvećavanje bilo kojeg pojedinačnog video toka za popunjavanje prozora |
|
Podržava jedan ulazni signal. Podržava proizvoljno otvaranje prozora |
|
Podržava PTZ kontrolu mrežnih kamera |
|
Četverokanalna nezavisna audio izlazna kartica-VMH-4O-AD |
|
|
|
4- Kanal Phoenix terminalni analogni audio izlaz |
|
Konektor: 3- PIN priključni terminal |
|
Izlazni port: 4-put Auido izlazni port |
|
Podržava nezavisno prebacivanje zvuka ili grupno sinhrono prebacivanje vezanog video zida |
|
Podržavanje podešavanja jačine zvuka |
|
Podržava snimanje i pozivanje scene |
|
Podržava PCM audio format, brzina uzorkovanja zvuka je 48KHz |
|
Ulazni terminal podržava ugrađeni ili eksterni zvuk |
|
Sa funkcijom memorije isključivanja |
|
Quad DVI izlazna kartica (dva sloja) - VMH-4O-DV |
|
|
|
Podržite DVI, HDMI signalni formati |
|
Maksimalna izlazna rezolucija je 1920x1200 @60Hz i podržava prilagođenu izlaznu rezoluciju |
|
Izlazni ekran podržava više funkcija kao što su spajanje, cijepanje, preklapanje, zumiranje, rastezanje, rezanje, slika u slici, roaming, itd. |
|
Izlazni eksterni ekran podržava do 2 prozora zaslona |
|
Sa funkcijom memorije isključenja |
|
Četvorokanalna HDMI izlazna kartica (dva sloja) -vmh -4 o-HD |
|
|
|
Podržite DVI, HDMI signalni formati |
|
Maksimalna izlazna rezolucija je 1920x1200 @60Hz i podržava prilagođenu izlaznu rezoluciju |
|
Izlazni ekran podržava više funkcija kao što su spajanje, cijepanje, prekrivanje, zumiranje, istezanje, rezanje, slika u slici, roaming itd. |
|
Izlazni eksterni ekran sa jednim ekranom podržava do 2 prozora prikaza |
|
Sa funkcijom memorije isključenja |
|
Dual 4k HDMI izlazna kartica (dva sloja) -Vmh -2 O-HD -4 K |
|
|
|
Podržite DVI, HDMI signalni formati |
|
Maksimalna izlazna rezolucija podržava do 4096x2160@30Hz i podržava prilagođenu izlaznu rezoluciju |
|
Izlazni ekran podržava više funkcija kao što su spajanje, cijepanje, prekrivanje, zumiranje, istezanje, rezanje, slika u slici, roaming itd. |
|
Izlazni eksterni ekran sa jednim ekranom podržava do 2 prozora prikaza |
|
Sa funkcijom memorije isključenja |
|
Dvokanalna DVI izlazna kartica (četiri sloja) - VMH -2 O-DV |
|
|
|
2-put DVI izlazni signal |
|
Konektor: DVI-I ženski port |
|
Potrošnja normalne radne snage: 8.8W |
|
Format video signala: DVI kompatibilan sa HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Odabir sloja: Podržava 4 2K signalnih slojeva ili 2 4K@30 signalnih slojeva ili 1 4K@60 slojeva signala |
|
Dvokanalna HDMI izlazna kartica (četiri sloja) -Vmh {2}} O-HD |
|
|
|
2-put HDMI izlazni signal; |
|
Priključak: upišite ženu 19- pin; |
|
Normalna radna energija Potrošnja: 8.8W; |
|
Format video signala: Kompatibilan sa HDMI, DVI-D; |
|
Standard: Podrška HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Jednokanalna DVI izlazna kartica (osam slojeva) -Vmh {2}} O-DV |
|
|
|
1-kanalni DVI izlazni signal; |
|
Konektor: DVI-I ženska luka; |
|
Normalna radna energija Potrošnja: 8.8W; |
|
Format video signala: DVI kompatibilan sa HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Izbor sloja: Podrška 8- kanal 2K signalni slojevi ili 4- kanal 4k @ 30 signalnih slojeva ili 2- kanal 4k @ 60 signalnih slojeva; |
|
Jednokanalna HDMI izlazna kartica (osam slojeva) -VMH-1O-HD |
|
|
|
1 HDMI izlazni signal; |
|
Priključak: upišite ženu 19- pin; |
|
Normalna radna potrošnja energije: 8.8W; |
|
Format video signala: Kompatibilan sa HDMI, DVI-D; |
|
Standard: Podrška HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Osnovna verzija kontrolna kartica -VMH-CC-de |
|
|
|
Podržava lokalnu logičku kontrolu, kao što je otvaranje prozora, roaming, itd. |
|
Podrška RS232 brza centralna kontrola |
|
Podržava kontrolu RS232 petlje |
|
Napredna kontrolna kartica -Vmh-CC-AE |
|
|
|
Podržati lokalnu logičku kontrolu, poput otvaranja prozora, roaming itd. |
|
Podržava RS232 brzu centralnu kontrolu |
|
Podržava kontrolu RS232 petlje |
|
Podržati basemap visoke rezolucije |
|
Podržava pomicanje titlova |
|
Podrška eho pregleda |
|
Ugrađena WEB kontrola interakcije između čovjeka i računara, humanizirani dizajn, podržava računare, mobilne telefone, tablete i druge uređaje za kontrolu sistema i kompatibilan je s više pretraživača, čineći rad praktičnijim |
|
Preko WEB korisničkog interfejsa može se realizovati detekcija veze na signalnoj ploči, prebacivanje signala, pregled signala, poziv scene, čuvanje scene, ispitivanje scene, upravljanje nadogradnjom na mreži, fabričko resetovanje itd. |
|
Višenamjenska kartica za kontrolu okoliša-VMH-IO-FDE |
|
|
|
Signalni interfejs: 1 3-pin Phoenix RS485 interfejs, 1 RS232 muški konektor, 1 IR IN prijemnik, 1 IR OUT 3,5 mm interfejs, 2 IO 3-pin Phoenix interfejs, 1 RJ45 interfejs, 1 dugme za resetovanje |
|
Podržava prosljeđivanje više protokola portova jedan drugome; podržava od mreže do serijskog porta, od serijskog porta do mreže, od mreže do mreže, IO do mreže serijski, infracrvene kontrole, infracrvenog učenja |
|
Podržava više brzina prijenosa |
|
Svaki port može podržati do 30 paketa prosljeđivanja |
|
Prosljeđivanje izlazne kontrole, može kontrolirati razne periferne uređaje, može razviti vlastito sučelje |
|
Podrška infracrvenom učenju |
|
Sa funkcijom uštede pri isključivanju |
