Pregled

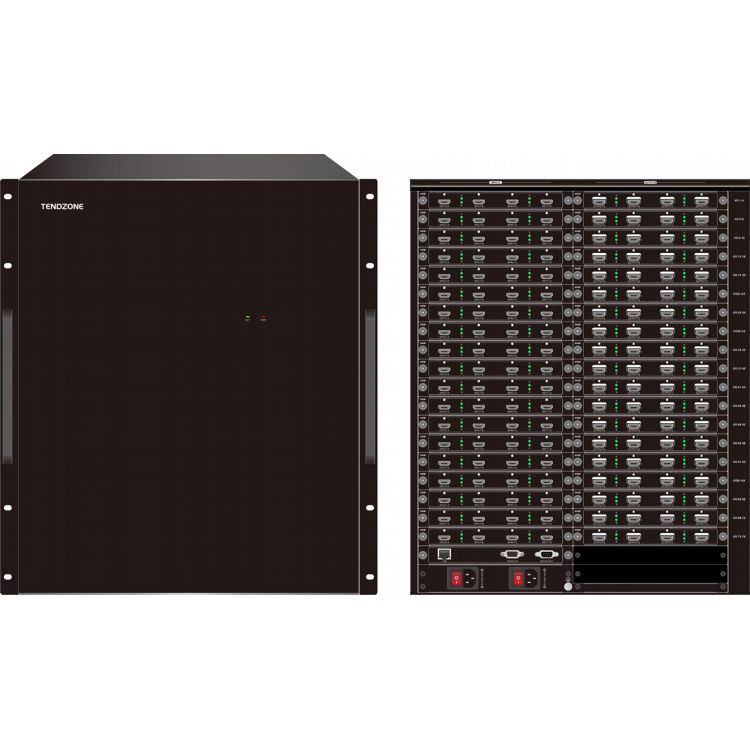

Thendzone VHM -1919 D video zidni kontroler nova je generacija inteligentne opreme za preradu slike novo pokrenuta naša kompanija. Čista hardverska arhitektura FPGA dizajna podržava prozor, superpoziciju i roaming prikaz višekanalnih full HD signala; Ne može se prikazati samo dinamična slika na više ekrana, već i prikazati više dinamičkih slika na jednom ekranu kako bi se postigla funkcija spajanja više prozora; Slika ima ultra nisku kašnjenje, nema diskreizacije i nema gubitka okvira, postizanje savršene prezentacije slike.
Posebno je dizajniran za prigode za koje je potreban visokokvalitetni prikaz višestrukih video slika, a pogodan je za razne industrije, poput sigurnosnog nadzora, vojne komande, obrazovanje i istraživanje, vladine agencije, oglašavanje, izložbe, prodaja kućnih uređaja, Nastupi i zabava itd.
Karakteristike
- Potpuna hardverska FPGA arhitektura, modularni dizajn, hibridna plug-in struktura, bez ugrađenog operativnog sistema i odlične performanse obrade slike;
- Podržite bešavne preklopljenje, bez crnog ekrana, zaglavljenim ekranom, otjecanjem, kidanjem itd. Za vrijeme prebacivanja;
- Podržava LCD i LED veliki ekran spajanja;
- Podrška višestrukim ulazom signala, 4K @ 60Hz HDMI / DP ulaz, 4k @ 30Hz HDMI, 4K @ 30Hz DP, 2k @ 60Hz HDMI, DVI, VGA, CVBS, SDI;
- Podržava izlaz u bilo kojoj rezoluciji. Izlazna kartica 4K podržava maksimalnu rezoluciju 4096x2160 @ 30, maksimalno 4096 piksela i maksimalno 3840 piksela. 2K izlazna kartica podržava maksimalnu rezoluciju 1920x1200 @ 60, maksimalno 2560 piksela, te maksimalno 1920 piksela.
- Način upravljanja: WEB, RS232 serijski port i LAN port;
- Komande serijskog porta mogu realizovati pozivanje scene, čuvanje scene, cikliranje scene, prebacivanje signala, postavljanje upita i IP-a itd.
- Podržava izvor ulaznog signala OSD prilagođenu funkciju prikaza znakova, možete postaviti font karaktera, veličinu, boju, prozirnost, poziciju itd.
- Podržati web kontrolu, podržati računare, mobilne telefone, tablete i druge uređaje za kontrolu sistema i kompatibilni sa više pregledača. Kroz web korisničko sučelje, otkrivanje veze signala, prebacivanje signala, scenski poziv, uštedu scene, birači na sceni, mrežno upravljanje nadogradnjom, resetiranje tvornice itd. (Napredna kontrolna kartica);
- Podržava pregled ulaznog izvornog signala i eho prikaz slike na velikom ekranu (napredna kontrolna kartica);
- Podržava prikaz titlova za pomicanje i prikaz pozadine karte ultra visoke definicije (napredna kontrolna kartica);
- Podržava otkrivanje u stvarnom vremenu svih ulaznih signala, što omogućava korisnicima da promatraju i otkriju status pristupa ulaznim signalima;
- Podržava proizvoljnu prozoru, prekrivanje, roaming, cijepanje, zumiranje, istezanje i rezanje slika;
- Podržava prikaz slike u slici, prikaz preklapanja slike, prikaz jednog ekrana na više ekrana i funkcije spajanja na velikom ekranu;
- Narudžba sloja i postavke imovine prozora preklapanja mogu se realizirati putem računalnog softvera domaćina;
- Izlazni ekran podržava do 8 prozora na jednom ekranu;
- Jedan izvor ulaza podržava proizvoljno otvaranje prozora;
- Ulazne i izlazne ploče podržavaju hot swap;
- Podrška uštedu scena, pozivanje scene, pregled scene i biranje scene;
- Podrška uvozu i izvoz konfiguracije spajanja;
- Podržava izrezivanje i prikaz bilo koje pozicije izvora signala, a isti signal može podržati četiri izrezivanja;
- Podrška unapred postavljenom režimu otvaranja prozora i fleksibilni poziv;
- Podržava online nadogradnju cijele mašine, olakšavajući održavanje i remont.
Popularni tagovi: 38 kartica hibridni modularni video zidni kontroler, Kina 38 kartica hibridni modularni video zidni kontroler proizvođači, dobavljači, tvornica
Specifikacije
|
General Performance |
|
|
Specifikacije šasije |
12 U |
|
Utor za unos kartice |
19 |
|
Utor za izlaznu karticu |
19 |
|
Maksimalan broj ulaznih kanala |
76 |
|
Maksimalan broj izlaznih kanala |
76 |
|
Ulazna rezolucija |
Podržana najviša rezolucija iznosi 3840 × 2160 @ 60Hz |
|
Izlazna rezolucija |
Maksimalna podržana rezolucija 4096x2160@30 Hz |
|
Broj prozora |
Jedan ekran podržava do 8 ekrana |
|
Unos |
|
|
1 HDMI / 1 DP (Odaberite jedan) |
Podržava HDMI 2.0 , podržava DP1.2 , kompatibilan sa HDCP , rezolucija podržava 4096*2160@60Hz i 3840*2160@60Hz |
|
2- kanal DP |
Podrška DP1.1, Rezolucija podržava 4096 * 2160 @ 30Hz i 3840x2160 @ 30 , |
|
2-kanal HDMI |
Podrška HDMI 1.4, kompatibilan sa HDCP, rezolucijom podržava 4096 * 2160 @ 30Hz i 3840 * 2160 @ 30hz |
|
4-kanal HDMI |
Podržava HDMI 1.3, kompatibilan sa HDCP, rezolucija podržava 1920 x 1200 @60Hz |
|
4-kanal DVI |
DVI je kompatibilan sa HDMI, podržava HDCP standard i podržava Rezoluciju 1920 x 1200 @ 60Hz , |
|
4- Kanal VGA |
VGA signal Standard, Rezolucija podržava 1920x1080p @ 60hz , |
|
4-kanal SDI |
Kompatibilan sa HD-SDI, 3G SDI, SD I, rezolucija podržava 1920x1080P @60Hz |
|
4- CONNAL CVBS |
CVBS signalni format, rezolucija podržava Pal: 720x576i, NTSC: 720x480i |
|
Osnovna kontrolna kartica |
Podržava lokalnu logičku kontrolu, 232 kontrolu, kao što je otvaranje prozora, roaming, itd. 2. Podržava RS232 brzu centralnu kontrolu 3. Podrška kontrolu petlje RS232 |
|
Napredna kontrolna kartica |
Bazna karta, titlovi, odjek (8 kanala), pregled, web funkcije u jednoj, uključujući funkciju upravljačke kartice bazne verzije |
|
Izlaz |
|
|
DVI |
DVI je kompatibilan sa HDMI, sa maksimalnom rezolucijom od 1920x1200 @60Hz , podrška 1920×1200@60Hz |
|
HDMI |
Kompatibilan sa HDMI, DVI-D, podržava HDMI 1.3, rezolucija do 1920x1200 @60Hz , rezolucija podržava HDMI 1.3 , podrška 1920×1200@60Hz |
|
4k HDMI |
Format video signala podržava HDMI 1.4, a maksimalna rezolucija podržava 4096x2160@30Hz |
|
Other |
|
|
Struktura šasije |
2 slota za ulazne kanale, 3 slota za izlazne kanale |
|
Veličina šasije (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Težina (kg) |
5.8 |
|
Potrošnja energije (W) |
2 5 |
|
napajanje |
Dvostruko napajanje, 100V ~ 240V AC, 50 / 60Hz |
|
Kontrola |
|
|
RS232 Kontrola |
DB9 sučelje serijskog porta |
|
TCP/IP kontrola |
Usklađen sa TCP/IP protokolom |
|
HDMI2.0 ulazna kartica - VMH-1I-HD-4K |
|
|
|
Podržava HDMI2.0, kompatibilan sa HDCP, podržava DP1.2 |
|
Maksimalna rezolucija unosa 3840x2160 @ 60Hz |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Dual 4K DP ulaznica-VMH -2 I-DP -4 K |
|
|
|
Podrška DP1.1, kompatibilan sa HDCP-om |
|
Maksimalna ulazna rezolucija 3840x2160 @ 30Hz |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Dvostruka 4K HDMI ulazna kartica-VMH-2I-HD-4K |
|
|
|
Podržite HDMI, DVI-D formate signala, podržavaju HDMI standarde, kompatibilni sa HDCP-om |
|
Maksimalna rezolucija unosa 3840x2160 @ 30Hz |
|
Jedan ulazni signal podržava proizvoljno otvaranje prozora |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede pri isključivanju |
|
Četvorokanalna HDMI ulazna kartica-VMH-4I-HD |
|
|
|
Podržite HDMI, DVI-D formate signala, podržavaju HDMI standarde, kompatibilni sa HDCP-om |
|
Maksimalna rezolucija unosa 1920x1200 @ 60Hz |
|
Jedan ulazni signal podržava proizvoljno otvaranje prozora |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede pri isključivanju |
|
Quad DI ulaznica-VMH -4 I-DV |
|
|
|
Podržati HDMI, DVI-D signalni formati, podržavaju HDMI1.3, kompatibilan sa HDCP-om |
|
Maksimalna rezolucija unosa 1920x1200 @ 60Hz |
|
Jedan ulazni signal podržava proizvoljno otvaranje prozora |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Sa ugrađenom tehnologijom upravljanja EDID-om, podržavaju DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Quad VGA ulazna kartica-VMH -4 I-VG |
|
|
|
Podržava VGA format signala |
|
Maksimalna rezolucija unosa 1920x 1080 @ 60Hz |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Uz ugrađenu EDID tehnologiju upravljanja, podržite DDC kontrolu |
|
Sa funkcijom uštede isključivanja |
|
Četverokanalni SDI ulaznica-VMH -4 I-SD |
|
|
|
Podržati Format SDI signala, ulazni i izlazni signal prijenos signala udaljenosti do 100m |
|
Maksimalna rezolucija unosa 1920x 1080 @ 60Hz |
|
Jedan ulazni signal podržava proizvoljno otvaranje prozora |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Uz ugrađenu EDID tehnologiju upravljanja, podržite DDC kontrolu |
|
Sa funkcijom uštede pri isključivanju |
|
Četvorokanalna CVBS ulazna kartica-VMH-4I-AV |
|
|
|
Podržati format signala CVBS, adaptivni PAL i NTSC |
|
Rezolucija podrške PAL: 720x576I, NTSC: 720x480I |
|
Jedan ulazni signal podržava proizvoljni prozor |
|
Podrška za ulazne signalne signal Funkcija preklapanja |
|
Uz ugrađenu EDID tehnologiju upravljanja, podržite DDC kontrolu |
|
Sa funkcijom uštede pri isključivanju |
|
Quad DVI audio ulazna kartica-VMH-4I-DVA |
|
|
|
4-put DVI ulazni signal (DVI interfejs sa zvukom) |
|
Konektor: DVI-I ženski port |
|
Normalna radna energija Potrošnja: 7,1W |
|
Format video signala: kompatibilan sa HDMI, DVI-D |
|
Standard: Podrška HDMI1.3, kompatibilan sa HDCP-om |
|
Ulazna rezolucija: do 1920x1200 @60Hz |
|
Format audio signala: ugrađeni audio podržava PCM, Toble Digital, DTS, DTS-HD formati |
|
Četverokanalni HDMI audio ulaznica-VMH -4 I-HDA |
|
|
|
4- Kanal HDMI ulazni signal, {1}} kanalni analogni ugrađeni audio signal |
|
Konektor: Tip A 19- pin ženski, audio Phoenix terminal |
|
Normalna radna potrošnja energije: 9W |
|
Format video signala: kompatibilan sa HDMI, DVI-D |
|
Standard: Podržava HDMI1.3, kompatibilan sa HDCP |
|
Ulazna rezolucija: do 1920x1200 @60Hz |
|
Format audio signala: Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate; eksterni audio podržava PCM format, PCM 48KHz |
|
Četverokanalna karta za dekodiranje IP-VMH {2}} I-IP |
|
|
|
1 RJ45 ulazni interfejs, podržava dekodiranje standardnog protokola H.264/H.265/RTSP/RTP; 1 2K HDMI ulaz |
|
RJ45 podržava dekodiranje rezolucije 3840*2160@30; HDMI podržava ulaz rezolucije do 1920*1200 |
|
Podržava pristup mrežnim kamerama od glavnih proizvođača na tržištu (Hikvision, Dahua itd.); Podržava 1- kanal 4K30Hz, ili 2- kanal 4k @ 24Hz, ili 4- kanal 1080p @ 60Hz, ili 9- kanal 1080p @ 25Hz, ili 16- kanal 720p @ 25Hz, ili 32- kanal D1 dekodirajući dekodiranje mrežnog signala i zidni prikaz |
|
Podržava višestruke ekrane, uključujući 1 ekran, 4 ekrana, 9 ekrana, 16 ekrana, 36 ekrana i prilagođene podele |
|
Podržava ONVIF, RTSP i druge mrežne protokole za striming |
|
Podržava uvećavanje bilo kojeg pojedinačnog video toka za popunjavanje prozora |
|
Podržava jedan ulazni signal. Podržava proizvoljno otvaranje prozora |
|
Podržati PTZ kontrolu mrežnih kamera |
|
Četverokanalna nezavisna audio izlazna kartica-VMH-4O-AD |
|
|
|
4-analogni audio izlaz Phoenix terminala |
|
Konektor: 3-pin plug-in terminal |
|
Izlazni port: 4-put Auido izlazni port |
|
Podržava nezavisno prebacivanje zvuka ili grupno sinhrono prebacivanje vezanog video zida |
|
Podržava podešavanje izlazne jačine zvuka |
|
Podržava snimanje i pozivanje scene |
|
Podrška PCM audio formatu, brzina uzorkovanja audio je 48kHz |
|
Ulazni terminal podržava audio ugrađene ili vanjske |
|
Sa funkcijom memorije isključenja |
|
Quad DVI izlazna kartica (dva sloja) - VMH -4 O-DV |
|
|
|
Podržava DVI, HDMI formate signala |
|
Maksimalna izlazna rezolucija je 1920x1200 @ 60Hz i podržava prilagođenu izlaznu rezoluciju |
|
Izlazni ekran podržava više funkcija kao što su spajanje, cijepanje, preklapanje, zumiranje, rastezanje, rezanje, slika u slici, roaming, itd. |
|
Izlazni eksterni ekran podržava do 2 prozora zaslona |
|
Sa funkcijom memorije isključenja |
|
Četvorokanalna HDMI izlazna kartica (dva sloja) -vmh -4 o-HD |
|
|
|
Podržava DVI, HDMI formate signala |
|
Maksimalna izlazna rezolucija je 1920x1200 @60Hz i podržava prilagođenu izlaznu rezoluciju |
|
Izlazni ekran podržava više funkcija kao što su spajanje, cijepanje, preklapanje, zumiranje, rastezanje, rezanje, slika u slici, roaming, itd. |
|
Izlazni eksterni ekran podržava do 2 prozora zaslona |
|
Sa funkcijom memorije isključenja |
|
Dual 4K HDMI izlazna kartica (dva sloja) -VMH-2O-HD-4K |
|
|
|
Podržite DVI, HDMI signalni formati |
|
Maksimalna izlazna rezolucija podržava do 4096x2160@30Hz i podržava prilagođenu izlaznu rezoluciju |
|
Izlazni ekran podržava više funkcija kao što su spajanje, cijepanje, preklapanje, zumiranje, rastezanje, rezanje, slika u slici, roaming, itd. |
|
Izlazni eksterni ekran podržava do 2 prozora zaslona |
|
Sa funkcijom memorije isključivanja |
|
Dvokanalna DVI izlazna kartica (četiri sloja) - VMH -2 O-DV |
|
|
|
2-put DVI izlazni signal |
|
Konektor: DVI-I ženski port |
|
Normalna radna potrošnja energije: 8,8W |
|
Format video signala: DVI kompatibilan sa HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Izbor sloja: Podrška 4 2 K signalni slojevi ili 2 4 k @ 30 signalnih slojeva ili 1 4 k @ 60 signalni sloj |
|
Dvokanalna HDMI izlazna kartica (četiri sloja) -VMH-2O-HD |
|
|
|
2-put HDMI izlazni signal; |
|
Konektor: Tip A 19-pin ženski; |
|
Normalna radna energija Potrošnja: 8.8W; |
|
Format video signala: Kompatibilan sa HDMI, DVI-D; |
|
Standard: Podrška HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Jednokanalna DVI izlazna kartica (osam slojeva) -VMH-1O-DV |
|
|
|
1- Kanal DVI izlazni signal; |
|
Konektor: DVI-I ženska luka; |
|
Normalna radna energija Potrošnja: 8.8W; |
|
Format video signala: DVI kompatibilan sa HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Odabir sloja: podržava 8-kanalne 2K signalne slojeve ili 4-kanalne 4K@30 slojeve signala ili 2-kanalne 4K@60 slojeve signala; |
|
Jednokanalna HDMI izlazna kartica (osam slojeva) -vmh {2}} O-HD |
|
|
|
1 HDMI izlazni signal; |
|
Konektor: Tip A 19-pin ženski; |
|
Normalna radna potrošnja energije: 8.8W; |
|
Format video signala: Kompatibilan sa HDMI, DVI-D; |
|
Standard: Podrška HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Osnovna verzija kontrolne kartice -VMH-CC-DE |
|
|
|
Podržati lokalnu logičku kontrolu, poput otvaranja prozora, roaming itd. |
|
Podrška RS232 brza centralna kontrola |
|
Podržava kontrolu RS232 petlje |
|
Napredna kontrolna kartica -VMH-CC-AE |
|
|
|
Podržati lokalnu logičku kontrolu, poput otvaranja prozora, roaming itd. |
|
Podrška RS232 brza centralna kontrola |
|
Podrška kontrolu petlje RS232 |
|
Podržava osnovnu kartu visoke definicije |
|
Podrška pomicanja titlova |
|
Pregled podrške Eho |
|
Ugrađena kontrola interfejsa interfejsa Human-računara, humanizirani dizajn, podržava računare, mobilne telefone, tablete i druge uređaje za kontrolu sistema, a kompatibilan je s više pregledača, čineći pogodnike |
|
Kroz web korisničko sučelje, otkrivanje signalne ploče, prebacivanje signala, pregled signala, scenski poziv, scena sačuva, biračka scena, internetsko upravljanje nadogradnjom, resetiranje na mreži itd. Može se ostvariti. |
|
Multifunkcionalna kartica za kontrolu okoliša-VMH-IO-FDE |
|
|
|
Signalni interfejs: 1 3-pin Phoenix RS485 interfejs, 1 RS232 muški konektor, 1 IR IN prijemnik, 1 IR OUT 3,5 mm interfejs, 2 IO 3-pin Phoenix interfejs, 1 RJ45 interfejs, 1 dugme za resetovanje |
|
Podržava prosljeđivanje više protokola s više luka jedan na drugom; Podržava mrežu na serijski port, serijski port u mrežu, mrežu za mrežu, IO za mrežu serijskog, infracrvene kontrole, infracrveno učenje |
|
Podržava više brzina prijenosa |
|
Svaki port može podržati do 30 prosljeđivanja paketa |
|
Prosljeđivanje izlazne kontrole, može kontrolirati razne periferne prilike, može razviti vlastito sučelje |
|
Podržati infracrveno učenje |
|
Sa funkcijom uštede pri isključivanju |
