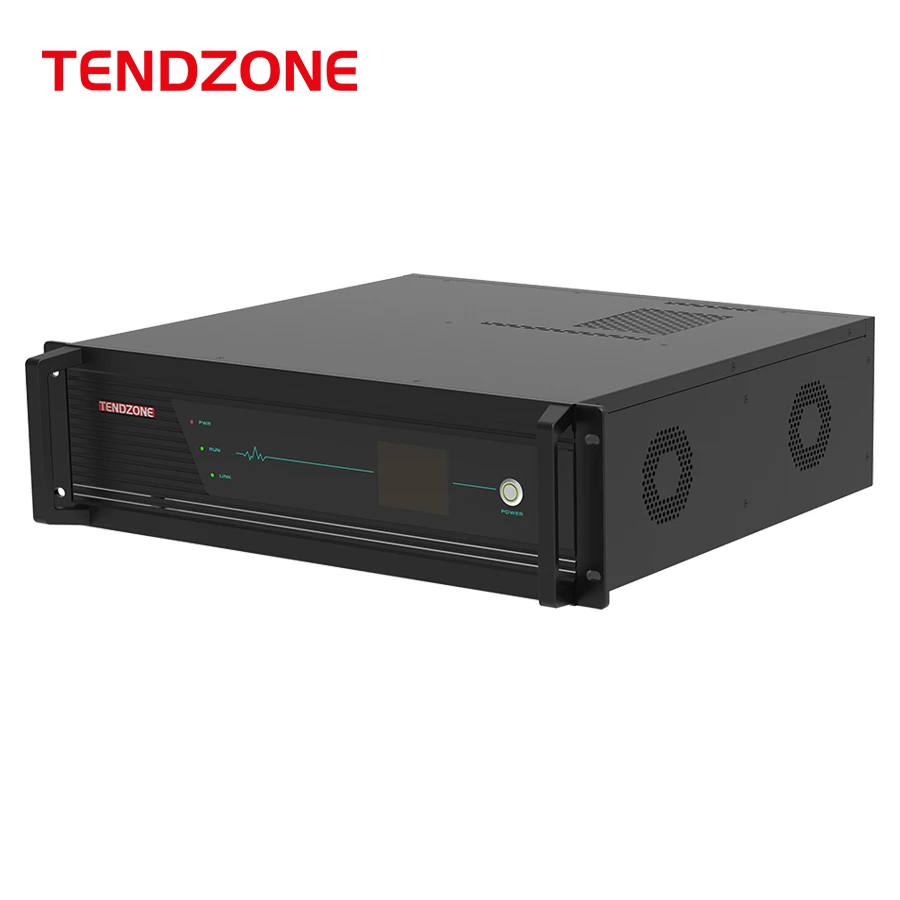

Hiperkonvergirani Cloud čvor (trinaest-u-jednom)

Predmeti

Parametri specifikacije

Sigurno i stabilno

Arhitektura industrijskog sistema, zasnovana na razvoju ugrađenog sistema, bez virusne infestacije

Podatkovni interfejs

2-smjerni USB tip-A, 1-smjerni USB tip-B

Mrežna kamera

Pristup lokalnoj mrežnoj kameri 16, mrežno prosljeđivanje audio i video zapisa 8

Video COdec

Do 4 kanala za 1080P60 kodiranje, do 4 kanala za 1080P@60 dekodiranje, ili 8 kanala za 1080P@30 kodiranje i 8 kanala za 1080P@30 dekodiranje;

Audio i video protokol

Audio podrška G.711, G.722, G722.1, G722.1C, AAC, podrška za dekodiranje audio toka; Podržava 8 nezavisnih audio kodiranja toka kodiranja, podržava audio nezavisno snimanje i spremanje;

Video podrška H.264HP, MP, BP, H265MP;

Display terminal

Ugrađena- funkcija video segmentacije, može postići sintezu jednog ekrana/slike u slici/slike izvan slike, kao što je jedan ekran, dvostruki ekran, tri ekrana, četiri ekrana, pet ekrana, šest ekrana, sedam ekrana, osam ekrana, devet ekrana, deset ekrana, trinaest ekrana, šesnaest ekrana; Do 4 grupe nezavisnog displeja za sintezu više- ekrana, podržava izlaz 2K/4K slike;

Kontrolni panel

Podržava različite kontrolne panele, opcioni 10,1-inčni žičani Android ekran osjetljiv na dodir (standardni bez zidnog nosača, bez podrške za POE), 10,1-inčni mrežni PoE desktop ekran osjetljiv na dodir, 10,1-inčni mrežni PoE zidni ekran osjetljiv na dodir (standardno sa zidnom donjom kutijom), 4-inčni mrežni PoE verzija 86 ekran osjetljiv na dodir

Stopa kodeka

Do 16 1080P kodek kanala, 512Kbps do 16Mbps po kanalu

Audio ulaz

8-smjerni Phoenix terminal ulaz (takođe podržava 48V fantomski napajani MIC ulaz ili linijski ulaz), 8 HDMI ugrađenih audio ulaza, 16 RTSP audio ulaza, 2 DSP audio ulaza, 1 OPS audio ulaz, 1 audio ulaz za bežični ekran, 1 bežični zvučnički modul, 1 bežični modul zvučnika{8} audio ulaz{9}}} pristup digitalnom mikrofonu (mrežni port DIGIT MIC, podrška 2 ruka{11}}u-pristup linku za digitalni mikrofon)

Audio izlaz

4 line out audio izlaz, 4 200W@8 ohm izlaz digitalnog pojačala snage, 8 HDMI ugrađen audio izlaz, 10 DSP, 1 OPS izlaz; Podržava podešavanje jačine zvuka, podržava audio sinhronizaciju i miksanje na dva načina

Video ulaz

8 4K HDMI ulazni portovi, 16 ulaza za IP mrežnu kameru, 1 interni OPS ulaz, 1 interni bežični ulaz za projekciju ekrana

Video izlaz

8 kanala 4K HDMI izlazni interfejs, 8 kanala RTMP push stream, 1 kanal interni OPS izlaz, podržava HDMI izlaz audio nakon prekidača

Audio obrada

Automatsko poništavanje eha (AEC), automatska kontrola pojačanja (AGC), automatsko poništavanje/supresija buke (ANC/ANS), automatsko poništavanje povratnih informacija (AFC), matrica miksa (AM), kompenzacija gubitka paketa (PLC)

Obrada videa

Podržava prilagodbu video rezolucije, prebacivanje, dodjelu, segmentaciju ekrana, superpoziciju titlova, podešavanje parametara slike

Komunikacijski protokol

SIP, BFCP dvostruki tok, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Mrežni interfejs

2 WAN porta, 6 LAN portova; Ili postavite 8 mrežnih portova do kraja; Četiri mrežna porta podržavaju PoE napajanje;

Funkcija miješanja

Podržava lokalni audio, HDMI ugrađen audio, daljinski audio RTSP pristup mreži u mikser, može dinamički birati miksanje; Istovremeno podržava ugrađeni-OPS audio ulaz, ugrađen-bežični audio ulaz na ekranu, ugrađen-ugrađeni audio ulaz bežičnog govornog modula u mikser;

Centralna kontrola

Centralna kontrola jednim-dugmom: sistem prebacivanja, podešavanje izlazne jačine, prebacivanje izvora signala, kontrola kamere, kontrola snimanja i emitovanja, daljinski poziv, kontrola okoline, itd.;

Interfejs za kontrolu okoline

3 RS-232/485 interfejsa, 1*RS232/RS485 DEBUG, 2 RELEJA (sa 12V eksternim napajanjem), 2 I/O, 2 IR

Video konferencije

Podržava H.323 point{1}}to- video konferencijski poziv, podržava slanje pomoćnog toka;

Podržava SIP video konferencijski poziv{0}}to-tačka, podržava slanje pomoćnog toka;

Pojedinačni-čvor podržava maksimalno šest-konferencijskih mogućnosti (preko SIP protokola), omogućava vam da kreirate više šablona sastanaka, planirate sastanke i automatski sazivate sastanke u zakazano vrijeme. Tokom sastanka, možete dodati terminal za pozivanje da biste se pridružili sastanku ili možete ukloniti terminal sa sastanka. Možete isključiti/uključiti bilo koji sastanak ili zatvoriti/uključiti sve sastanke jednim klikom.

Kada koristite H.323 protokol, podržite GK registraciju, pozovite na kratki broj;

Kada koristite SIP protokol, podržavate SIP registraciju, pozivate na kratki broj;

U procesu video konferencije, podržava prijenos audio i video enkripcije, point{0}}to-šifriranje poziva, više-šifriranje video konferencijskog poziva, kako bi se spriječilo slušanje zvuka i videa tokom cijelog procesa konferencije;

Funkcija prijenosa uživo

Podržava do 10 multicast, uživo i na{1}}zahtjev

Funkcija snimanja i reprodukcije

Podrška kao terminal za distribuciju snimanja i emitiranja i klijent, podrška za snimanje 6 audio i video zapisa; Podržava sintezu 1 4K više-snimanja slika (tj. 1 4K sintetičke virtuelne slike, pomoću više-kanalne sinteze slike 1920*1080; Ne podržava 4K HDMI ili IPC ulazno snimanje); Format datoteke za snimanje i emitovanje je MP4, podrška za automatsko/ručno kopiranje U diska, prisilna nadogradnja sistema U diska i vraćanje početne konfiguracije, podrška za narezivanje USB diskova, podrška za upravljanje sadržajem datoteke snimanja (preuzimanje/izvoz/uređivanje/brisanje)

Ugrađen{0}}tvrdi disk

3,5-inčni hard disk za praćenje sa 2TB kao standard, podržava do 16TB hard disk (jedan disk);

Podržava dvostruki disk, podržava dva ugrađena-nadzorna hard diska;

Podrška preko USB eksternog hard diska za proširenje;

Ušteda energije i zaštita životne sredine

Podrška mrežnom spavanju i buđenju, sistem za prebacivanje sa jednim-tasterom

Funkcija održavanja

Podržava upravljanje web interfejsom, pruža brzu konfiguraciju porta uređaja, podršku za promjenu lozinke za web port, promjenu IP adrese, vraćanje fabričkih postavki, nadogradnju softvera, indikator, infracrveno učenje, upravljanje dnevnikom, serijski otklanjanje grešaka, udaljeno otklanjanje grešaka Telnetom, daljinsko upravljanje i upravljanje održavanjem

Ugrađen-u OPS PC

Fusion OPS računar, 16GB RAM-a, 512GB hard disk

Ugrađena{0}}bežična projekcija ekrana

Podržava bežični odašiljač projekcije ekrana jednim-klikom na ekran projekcije, podržava prijenosni terminal PC/mobilni telefon/PAD ekran za projekciju projekciju ekrana klijenta, podržava vanjsku antenu za proširenje prijemnog signala

Ugrađen{0}}bežični govorni modul

U isto vrijeme, podržava 2 mikrofona za govor, podržava bežični ručni mikrofon / kopču za ogrlicu / predajnik za slušalice; Podržite vanjsku antenu za proširenje prijemnog signala

Način ugradnje

3U Telecom standardna ugradnja ormara

Veličina uređaja

Veličina proizvoda: Š * D * V 437 mm * 442 mm * 132,5 mm (uključujući ručku)

Veličina proizvoda: Š * D * V 437mm*410mm*132.5mm (bez ručke)

Struja ulaznog napona

AC100~240V/50~60Hz

Potrošnja energije uređaja

Tipična potrošnja energije 50W;Potrošnja energije pri punom opterećenju 750W

Težina opreme

Neto težina mašine je 14,6KG, bruto težina 16KG

Radna temperatura

Radite na 0~45 stepeni

Visina vlažnosti

10% ~ 90%, nadmorska visina manja ili jednaka 5000 metara

Kućište domaćina (standardna glavna kontrolna ploča i audio ploča, druga ploča opciono)

Kućište glavnog motora

Ugrađena-GLAVNA kontrolna ploča (MAIN kartica), AUDIO ploča (AUDIO kartica)

GLAVNA kontrolna ploča (MAIN kartica)

Sadrži 8 Gigabit mrežnih portova (uključujući 4 POE), 3 RS-232/485 porta, 1*RS232/RS485 DEBUG, 2 RELEJA, 2 I/O, 2 IR, 2 USB Tip-A, 1 USB Type-B

AUDIO ploča (AUDIO kartica)

Hand--ruka digitalni audio sistem zvučnika, podrška 2 ruka-u-ruka digitalna mikrofona za pristup linku (DIGIT MIC mrežni port), 8 Phoenix terminala MIC/LINE ulaz (podržava 48V fantomsko napajanje MIC ulaz ili linijski linearni ulaz), 4 Phoenix audio izlaza za napajanje 4 kanala, digitalni izlaz LINE LINE (4x200W@8Ω)

Glavna kutija može biti opremljena sljedećim pločama:

Četiri-četvorosmjerna HDMI ulazna kartica CR-4I-HDMI

Vrsta ploče

Jedna kartica četiri HDMI ulazna kartica, umetnuta u host je isporučena

Adaptacija domaćina

Jedan host podržava najviše 2 HDMI ulazne kartice

Ulazni signal

4 kanala HDMI signal, podržava ugrađeni ulaz audio signala

Ulazni konektor

Tip A 19 pin ženska glava

Vrsta signala

HDMI, DVI-D, koji automatski prepoznaje ulazne signale

Rezolucija

Maksimalna ulazna rezolucija 4K30

Audio Format

Podržava PCM format

Standardi

HDMI2.0 podrška

EDID menadžment

Podrška za EDID uvoz

Ostale funkcije

Podržava funkciju preklapanja znakova

Četiri-kanalna HDMI izlazna kartica CR-4O-HDMI

Vrsta ploče

Jedna kartica četiri HDMI izlazna kartica, umetnuta u host je isporučena

Adaptacija domaćina

Jedan host podržava najviše 2 HDMI izlazne kartice

Izlazni signal

4 kanala HDMI signal, podržava ugrađeni izlaz audio signala

Ulazni konektor

Tip A 19 pin ženska glava

Vrsta signala

HDMI, DVI-D

Rezolucija

Maksimalna izlazna rezolucija 4K30

Standard

Podržava HDMI2.0

Ostale karakteristike

Podrška za konfigurisanje izlaznih formata

OPS Board CR-OPS-WIN

Vrsta ploče

OPS ploča, učitana u isporuku hosta, standardni integrisani računar OPS 11 generacije OPS-I5A11-16-512 (16G+512G), unaprijed instaliran Windows11 professional edition operativni sistem; (Specifična konfiguracija je predmet isporuke)

Adaptacija domaćina

Host podržava najviše jednu OPS karticu

OPS Performanse

(Specifična konfiguracija na osnovu isporuke)

1, šest jezgri dvanaest niti;

2, glavna frekvencija 2,7 GHz-4,6 GHz;

3, nivo keša 3 12 MB;

4, konfiguracija matične ploče: I5 11500;

5, grafička kartica: Intel core grafička kartica 750;

6, rezolucija 5K60HZ;

7, osnovna frekvencija: 350MHz;

8. Dinamička frekvencija: 1.3GHz;

9, CPU potrošnja energije: 65W;

10, konvencionalna potrošnja energije: 85W;

11, maksimalna potrošnja energije: 120W;

Bežična projekciona kartica i projektor za ekran CR-VIA-CAST

Vrste kartica na ploči

Kartica modula za prijem bežičnog ekrana, učitana u host isporuke; Kartica prijemnog modula za bežični ekran je opremljena WIFI jednim-tasterom na pigtailu predajnika ekrana VIA-T8; Standard je opremljen sa 2 kratke šipke antene, 2 produžne žice antene i 2 usisne čaše kako bi se spriječilo da ormar zakloni signal bežičnog projekcije ekrana;

Adaptacija domaćina

Jedan host podržava najviše 1 bežičnu karticu modula za prijem projekcije ekrana

Performanse bežične projekcije na ekranu

1, Wi-Fi modul: 5GHz/2,4GHz

2. Wi-propusni opseg za Wi{{1}Fi: 867MHz

3, vrijeme pokretanja:<15s

4, vrijeme odgovora ekrana: manje ili jednako 3 s

5, vrijeme odgovora priječeći: manje ili jednako 2s

6, sistem podrške: Windows/Mac OS/IOS/Android

7, način rada: plug and play, projekcija na jedan-taster

8, način uparivanja: Ubacite prijemni kraj automatskog uparivanja USB sučelja

Rezolucija prijenosa: 1920 X 1080

10, brzina kadrova: 30 fps i manje

11, sučelje napajanja: USB2.0, USB3.0

12, interfejs za video prenos: USB2.0, USB3.0

13, touch back: 10 sati @Windows/Mac OS

Bežična MIC kartica i ručni-MIC CR-MD-MIC

Tip ploče

UHF kartica bežičnog modula za prijem govora, učitana u isporuku domaćina; UHF bežični modul za prijem govora je opremljen sa 2 bežična ručna mikrofona MD-13; Standardno sa 2 kratke antene, 2 produžne linije za antenu, 2 vakuumske čaše, kako bi se spriječilo da ormar zakloni signal bežične projekcije;

Adaptacija domaćina

Jedan host podržava najviše 1 UHF karticu bežičnog modula za prijem govora

Performanse UHF bežične ploče zvučnika

Parametri kartice za prijem bežičnog mikrofona:

1, opseg vizuelnog opsega: 470-960MHz (u zavisnosti od regiona);

2, audio odgovor: 20 Hz-18 kHz;

3, totalna harmonijska distorzija:<1% (@AF1 KHz, RF46 dBu);

4, dynamic range: >100 dB;

5, signal to noise ratio: >92 dB;

Parametri bežičnog ručnog mikrofona:

1, ručni odašiljač Mi jezgra: pokretna zavojnica;

2, opseg ulaznog pojačanja: 30 dB;

3, RF izlazna snaga: 10 mw;

4, zahtjevi za napajanje: 2 AA(LR6) alkalne baterije;

5, vrijeme korištenja baterije: do 10 sati;

6, veličina: 36 x 245 (mm);

7, težina: 0. 28KG;
